929835-01-02

厂牌: 3M
产品描述: 2pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装 5.1mm(长度)*10.61mm(高度)
供应商型号: 3M156875-02-ND
供应商: Digi-Key
标准整包数: 1

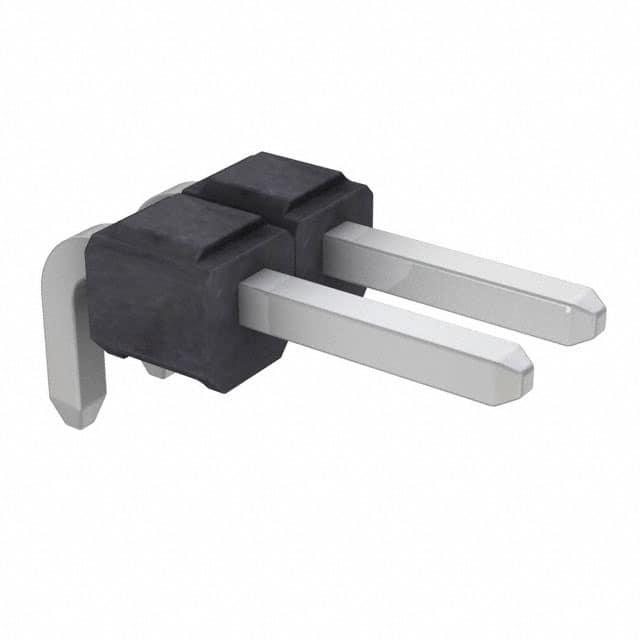

3M 矩形连接器 - 针座 - 公插针 929835-01-02

929835-01-02概述

    3M™ Pin Strip Header 单双排连接器技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一种多功能的单双排引脚排状连接器,适用于广泛的电子设备连接需求。该系列包括直角和直角两种类型,带有锡铅焊尾。这些连接器主要用作电路板间的数据传输接口,在消费电子产品、工业控制设备及通讯系统等领域都有广泛应用。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁酯(PBT)或高温聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:可选金、无光泽锡或锡铅合金
    - 电流额定值:2.5 A
    - 绝缘电阻:大于5×10^9 Ω(500 V DC时)
    - 耐压:1500 VRMS(海平面处)
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:仅PCT部件(PBT绝缘版本),最高绝缘温度为191°C(焊接波峰过程)
    - 湿敏等级:J-STD-020C等级1
    - UL文件编号:E680803

    3. 产品特点和优势


    - 堆叠能力:可以实现多层堆叠连接,方便在紧凑空间内布线。
    - 多镀层选项:提供金、无光泽锡和锡铅合金三种镀层选择,以满足不同环境下的需求。
    - 高温塑料:适用于波峰焊和红外焊接,增加了焊接的灵活性。
    - 焊点间隔:提供了焊接波峰距离,使得波峰焊更加简单可靠。
    - 板载针保持功能:增强了针座固定力,确保长时间使用的可靠性。

    4. 应用案例和使用建议


    应用案例:3M™ Pin Strip Header 可用于汽车电子、工业自动化设备及通讯设备中的数据传输接口。例如,在汽车仪表盘中,这些连接器可用于传感器与控制器之间的信号传递。
    使用建议:
    - 确保孔径符合手册中的推荐孔径图,特别是对于需要焊接的连接器。
    - 在波峰焊过程中,注意保持适当的焊料距离,避免因过度加热而导致连接器损坏。
    - 使用金、无光泽锡或锡铅合金的镀层选项可以根据具体的应用环境选择最合适的方案。

    5. 兼容性和支持


    3M™ Pin Strip Header 与大多数主流电路板兼容。如果需要进一步的技术支持或定制服务,可联系3M公司的技术支持团队。

    6. 常见问题与解决方案


    - Q:如何确定正确的孔径尺寸?
    - A:请参照手册中的推荐孔径图进行设计。
    - Q:焊接过程中,连接器是否会因过热而变形?
    - A:请确保按照手册中建议的焊点距离进行焊接,避免过热。
    - Q:如果需要高湿度环境下的稳定性,应选择哪种材料?
    - A:可以选择PCT材料版本,该版本具有更好的耐湿性。

    7. 总结和推荐


    3M™ Pin Strip Header 以其出色的电气特性和可靠性,在多种应用场景中表现出色。其多样化的镀层选择、良好的焊接兼容性和稳定的性能使其成为众多电子设备的理想选择。因此,我们强烈推荐这一系列产品给需要高性能连接器的客户。
    总之,这款产品凭借其高可靠性、多样化的应用选项和强大的技术支持,是一个值得信赖的选择。

929835-01-02参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
颜色 黑色
触头镀层 - 配接 锡铅
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
长*宽*高 5.1mm(长度)*10.61mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929835-01-02厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929835-01-02数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929835-01-02 929835-01-02数据手册

929835-01-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.299 ¥ 2.5266
10+ $ 0.2507 ¥ 2.1184
100+ $ 0.1809 ¥ 1.5286
500+ $ 0.1474 ¥ 1.2335
1000+ $ 0.1206 ¥ 1.0092
5000+ $ 0.1072 ¥ 0.8971
10000+ $ 0.0971 ¥ 0.813
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.52
