929647-09-09-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 9pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: TS-929647-09-09-I
供应商: 海外现货
标准整包数: 4

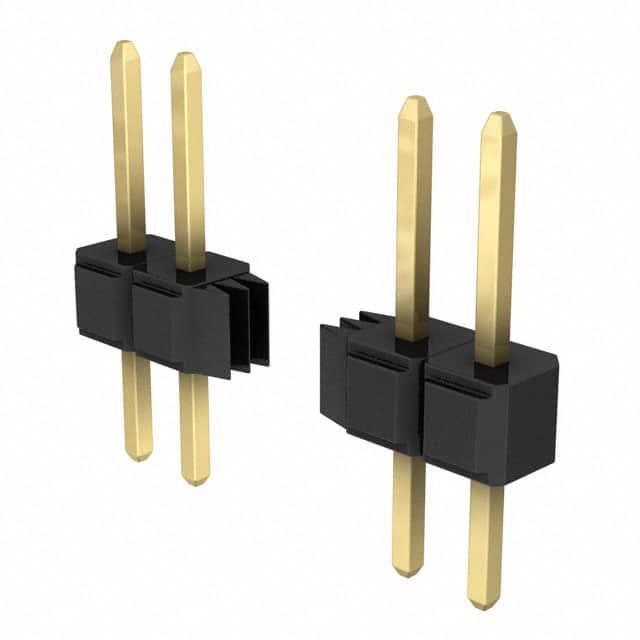

3M 矩形连接器 - 针座 - 公插针 929647-09-09-I

929647-09-09-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header 单排和双排接头系列是专为连接电子组件设计的产品。该系列产品适用于焊接应用,提供直角和水平焊接尾部选项。这种接头具备可堆叠设计,并提供了多种电镀选择(如金、哑光锡或锡铅合金),使其成为广泛电子设备的理想选择。该系列接头广泛应用于消费电子、工业控制、汽车电子、医疗设备等领域。

    技术参数


    - 物理特性:
    - 材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触材料:铜合金
    - 电镀层:
    - 基层:50 微英寸镍
    - 擦拭区域和焊脚:金、哑光锡、锡铅合金(参见订购信息)
    - 电气特性:
    - 电流额定值:2.5A
    - 绝缘电阻:在500V DC下> 5×10^9Ω
    - 耐压能力:海平面处1500VRMS
    - 环境特性:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:仅PCT部件(PBT绝缘版本)260°C(根据J-STD-020C标准),绝缘最高温度为191°C(仅限波峰焊接工艺)

    产品特点和优势


    - 可堆叠设计:方便组装多层电路板。
    - 多样化电镀选择:满足不同应用需求,例如金、哑光锡和锡铅合金电镀。
    - 高耐温塑料:适用于波峰焊接和红外焊接。
    - 焊脚支撑结构:提高焊接质量,特别适合波峰焊接。
    - 电路板固定功能选项:增强接头稳定性,提高可靠性。
    - 符合化学合规性要求:确保产品在使用过程中的安全性和环保性。

    应用案例和使用建议


    - 波峰焊接:由于其具有高耐温塑料和焊脚支撑结构,该系列接头非常适合用于波峰焊接工艺。
    - 多层电路板设计:在需要堆叠多个电路板的应用中,此接头可以显著提升组装效率和可靠性。
    - 电子产品制造:由于其多样化的电镀选项和广泛的温度适应性,这些接头适用于各种消费电子、工业设备、汽车电子和医疗设备等。

    兼容性和支持


    - 兼容性:与多种电子元件和其他3M产品兼容,方便集成到现有系统中。
    - 厂商支持:如有任何疑问或技术支持需求,可以通过电话或网站联系3M公司获取帮助。

    常见问题与解决方案


    - Q: 焊接时接头损坏怎么办?
    - A: 可以考虑更换新接头或者调整焊接工艺参数,避免过高的焊接温度。
    - Q: 如何确认接头电镀是否合格?
    - A: 使用显微镜检查接头表面,确认电镀层均匀且无缺陷。
    - Q: 如何处理接触不良问题?
    - A: 检查接头与电路板孔的匹配度,确保正确安装。

    总结和推荐


    3M™ Pin Strip Header 单排和双排接头凭借其高可靠性、多样化的电镀选项和广泛的温度适应性,在多种应用中表现出色。如果你正在寻找一款可靠、易于集成并且适用于各种电子产品的接头,这款产品是一个不错的选择。通过遵循厂商提供的指导和支持,您可以充分发挥这些接头的优势,从而提升您的电子产品的性能和寿命。

929647-09-09-I参数

参数
颜色 黑色
触头镀层厚度 - 配接 250nm
排数 1
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
防护等级 -
间距-配接 2.54mm
额定电流 2.5A
针脚数 9pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-09-09-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-09-09-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-09-09-I 929647-09-09-I数据手册

929647-09-09-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
