929667-01-19-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 38pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929667-01-19-I
供应商: 国内现货
标准整包数: 1

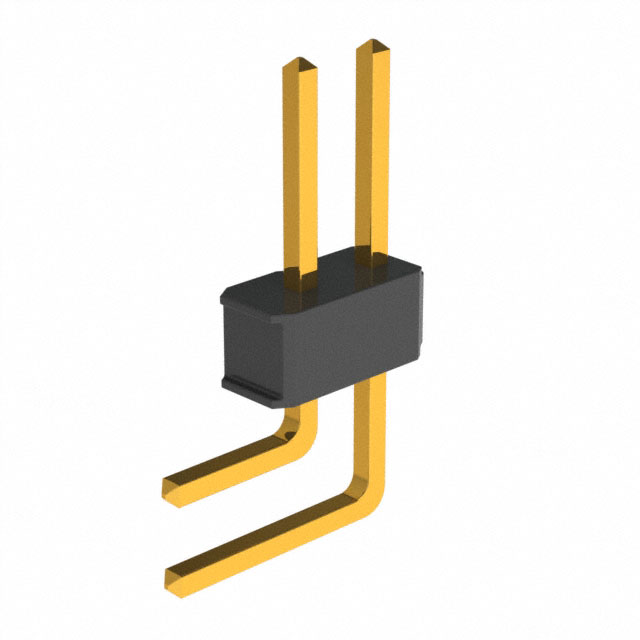

3M 矩形连接器 - 针座 - 公插针 929667-01-19-I

929667-01-19-I概述

    3M™ Pin Strip Header 单双排焊锡尾产品技术手册

    产品简介


    3M公司推出了3M™ Pin Strip Header 单双排焊锡尾系列产品(929系列)。这些引脚条形接头具备堆叠能力,适用于各种高密度连接应用,如通信设备、工业自动化系统及医疗设备。提供直角和直插两种安装方式,支持多种镀层选项,包括金、雾化锡和锡铅合金镀层,以满足不同客户的需求。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 触点电镀:底镀50微米镍,擦拭区和焊锡尾可选镀金、雾化锡、锡铅合金镀层
    - 电流承载能力:2.5安培
    - 绝缘电阻:大于5×10^9 欧姆(500伏直流电条件下)
    - 耐电压:海平面1500 VRMS
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(仅限PCT部件,按照J-STD-020C标准),最大绝缘体温度为191°C(仅适用于焊波过程)

    产品特点和优势


    1. 堆叠能力:支持多层堆叠,非常适合高密度连接应用。
    2. 多种镀层选项:满足不同客户对镀层的不同需求。
    3. 高温塑料绝缘体:适用于波峰焊接或红外焊接工艺。
    4. 焊锡保持高度:确保焊接时的稳定性。
    5. 板卡插针固定功能选项:防止插针意外脱落。

    应用案例和使用建议


    这些引脚条形接头广泛应用于工业自动化、电信设备、医疗仪器等领域。例如,在通信设备中,它们被用于连接不同子系统的电路板;在医疗设备中,这些接头有助于提高连接的可靠性和信号完整性。对于需要高密度连接的应用场景,推荐使用这些引脚条形接头,以实现更好的电气连接和机械强度。

    兼容性和支持


    - 兼容性:适用于各类PCB板和电子模块,确保广泛的适用性。
    - 支持和维护:3M公司提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题:接触不良。
    - 解决方案:检查并重新焊接连接点,确保良好的电镀质量和清洁度。
    - 问题:温度过高导致损坏。
    - 解决方案:使用适合的焊接温度和工艺,避免过高的温度对材料造成损伤。
    - 问题:不正确的插针长度导致的松动。
    - 解决方案:根据具体应用场景选择合适的插针长度,确保稳固的连接。

    总结和推荐


    3M™ Pin Strip Header单双排焊锡尾产品凭借其优异的电气特性和可靠的机械性能,成为高密度连接应用的理想选择。适用于需要稳定和高性能连接的各类工业和医疗设备。总体来看,这款产品是值得推荐的,特别是针对那些需要在恶劣环境下保持长期稳定性的应用场合。

929667-01-19-I参数

参数
类型 Header,Push-Pull
颜色 黑色
针脚数 38pin
触头镀层厚度 - 配接 250nm
排数 2
防护等级 -
额定电流 2.5A
间距-配接 2.54mm
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-01-19-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-01-19-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-01-19-I 929667-01-19-I数据手册

929667-01-19-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
