929710-01-04

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 3M156359-08-ND
供应商: Digi-Key
标准整包数: 1

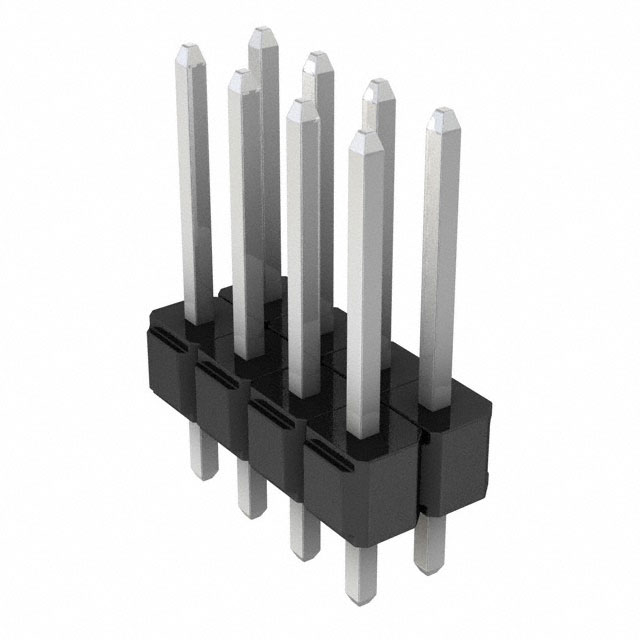

3M 矩形连接器 - 针座 - 公插针 929710-01-04

929710-01-04概述

    3M™ Pin Strip Header 单双排直角及直插式焊锡尾系列929产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一款设计用于电子连接解决方案的产品,主要用于各种类型的电子设备和系统之间的连接。此系列包括单排和双排两种类型,提供直插式和直角式两种焊接尾型,适用于需要高密度连接的应用场景。其主要功能包括高可靠性、耐用性和可堆叠性。它广泛应用于电信、数据通信、工业自动化、医疗设备、汽车电子以及其他对连接器性能要求较高的领域。

    2. 技术参数


    以下是该产品的详细技术参数和电气特性:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:
    - 底镀层:50 µ” [1.27 µm] 镍
    - 焊接区及焊接尾:金、无光锡、锡铅选项
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压值:1500 VRMS @ 海平面
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温:260°C(仅适用于PCT零件,符合J-STD-020C标准)
    - 湿度敏感度等级:1级(符合J-STD-020C标准,适用于PCT零件)
    - UL文件号:E680803

    3. 产品特点和优势


    - 堆叠性:允许多个连接器堆叠,节省空间并提高集成度。
    - 镀层选项:提供金、无光锡、锡铅三种镀层选择,以满足不同的应用需求。
    - 高耐温塑料:适用于波峰焊或红外线焊接,提高了焊接过程的可靠性和效率。
    - 焊接防滑脚:在波峰焊接过程中提供额外的稳定性。
    - 板端固定功能:可选板端固定功能,增强机械强度。

    4. 应用案例和使用建议


    该系列产品广泛应用于电信基站、服务器机柜、工业控制系统等高密度连接需求的场合。例如,在一个电信基站的信号分配系统中,使用3M™ Pin Strip Header可以实现高密度信号传输,减少占用空间,并提高系统的整体可靠性和稳定性。
    使用建议:
    - 在焊接时确保使用适当的焊料和温度控制,以避免过度焊接导致的热应力。
    - 定期进行接触电阻测试,确保连接的长期稳定性和可靠性。
    - 在潮湿环境下使用时,注意保持连接器干燥清洁,以防止腐蚀。

    5. 兼容性和支持


    该产品具有良好的兼容性,可与其他标准的连接器和电子组件配合使用。厂商提供全面的技术支持,包括售前咨询、售后维护和技术文档支持,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题一:接触电阻偏高。
    - 解决方案:检查接触点是否有污垢或氧化,定期清洁和重新处理接触点。
    - 问题二:焊接后接触不良。
    - 解决方案:确认焊接温度和时间是否正确,必要时调整焊接参数或使用更高级别的焊接工具。
    - 问题三:长时间使用后信号质量下降。
    - 解决方案:定期进行接触电阻测试,发现异常及时更换连接器。

    7. 总结和推荐


    3M™ Pin Strip Header 单双排直角及直插式焊锡尾系列929是一款高性能的电子连接解决方案。其优异的电气性能、坚固的机械结构和广泛的应用范围使其成为众多电子系统中的理想选择。我们强烈推荐这一产品给需要高可靠性和紧凑设计的应用场景。

929710-01-04参数

参数
颜色 黑色
触头镀层 - 配接 锡铅
间距-配接 2.54mm
针脚数 8pin
触头镀层厚度 - 配接 2.54μm
排数 2
额定电流 2.5A
防护等级 -
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-04厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-04数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-04 929710-01-04数据手册

929710-01-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.495 ¥ 12.6328
10+ $ 1.1419 ¥ 9.5564
100+ $ 1.0256 ¥ 8.5834
500+ $ 0.8392 ¥ 7.0227
1000+ $ 0.7459 ¥ 6.2424
5000+ $ 0.6527 ¥ 5.4621
10000+ $ 0.62 ¥ 5.189
库存: 687
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.63
