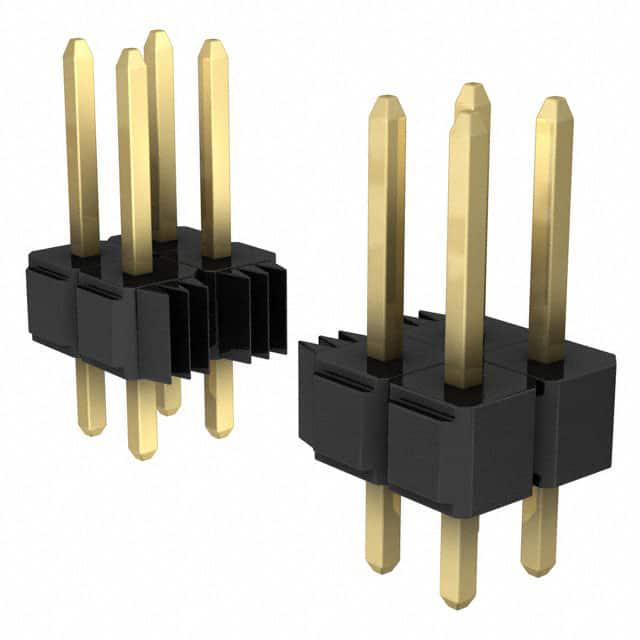

929665-01-10-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 20pin 2.5A 250nm 金 黑色 通孔安装 25.4mm(长度)*5.46mm(高度)
供应商型号: 517-929665-01-10-I
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929665-01-10-I

929665-01-10-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M公司生产的3M™ Pin Strip Header Single and Dual Row(以下简称Pin Strip Header)是用于电路连接的重要电子元件。这款产品采用直角和水平两种方向设计,提供焊接尾部选择,可广泛应用于电子制造领域,如工业控制、通信设备、医疗仪器等。该产品系列的针距为0.100英寸(2.54毫米),支持长度为0.235英寸至0.318英寸的对接长度。除了常见的金、亮锡和铅锡镀层外,还提供了高耐热塑料选项,适用于波峰焊或红外线焊接。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸环己烷二甲醇酯(PCT),UL 94V-0级防火等级。
    - 颜色: 黑色。
    - 接触材料: 铜合金。
    - 电镀:
    - 基底层: 50微英寸(1.27微米)镍。
    - 擦拭区域和焊脚: 金、亮锡、铅锡选项。
    - 电气特性:
    - 电流额定值: 2.5安培。
    - 绝缘电阻: 在500伏直流电压下大于5×10^9欧姆。
    - 耐压: 在海平面处1500伏交流电压。
    - 环境特性:
    - 温度范围: -40°C 至 +105°C。
    - 工艺等级: PCT部件仅在J-STD-020C标准下为260°C(仅限焊波工艺),PBT绝缘版本最大温度为191°C。
    - 潮湿敏感级别: 按J-STD-020C标准为1级。

    产品特点和优势


    - 堆叠功能: 支持多个模块的堆叠连接。
    - 多种镀层选择: 金、亮锡和铅锡三种电镀方式可选。
    - 高温耐受性: 使用高耐热塑料,适用于波峰焊和红外线焊接。
    - 焊脚高度: 设计焊脚高度以确保良好的焊接效果。
    - 板载针保持功能: 可选板载针保持功能,增强耐用性。

    应用案例和使用建议


    这款Pin Strip Header主要应用于工业控制系统、通信设备、医疗仪器等需要高密度连接的应用场景。为了确保最佳的焊接效果,建议在波峰焊前使用推荐的孔径模式。此外,根据不同的使用需求,可以选择不同长度和数量的针脚,实现灵活的定制化配置。

    兼容性和支持


    3M™ Pin Strip Header系列具有广泛的兼容性,能够与其他3M标准接插件完美匹配。对于用户的技术支持和售后服务,可通过拨打800-225-5373获取。

    常见问题与解决方案


    - 问题1: 针脚过短,导致无法与主板良好连接。
    - 解决方案: 更换相应长度的针脚产品或调整焊接过程,确保针脚完全插入。

    - 问题2: 电镀出现质量问题,影响导电性能。
    - 解决方案: 检查生产工艺流程,必要时重新电镀处理。

    总结和推荐


    3M™ Pin Strip Header凭借其出色的电气特性和环境耐受性,在多种应用场景中表现出色。无论是工业控制还是医疗设备,都能满足用户的需求。尽管成本稍高,但考虑到其优良的质量和性能,非常值得推荐。

929665-01-10-I参数

参数
间距-配接 2.54mm
排数 2
额定电流 2.5A
针脚数 20pin
类型 Header,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 黑色
长*宽*高 25.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
