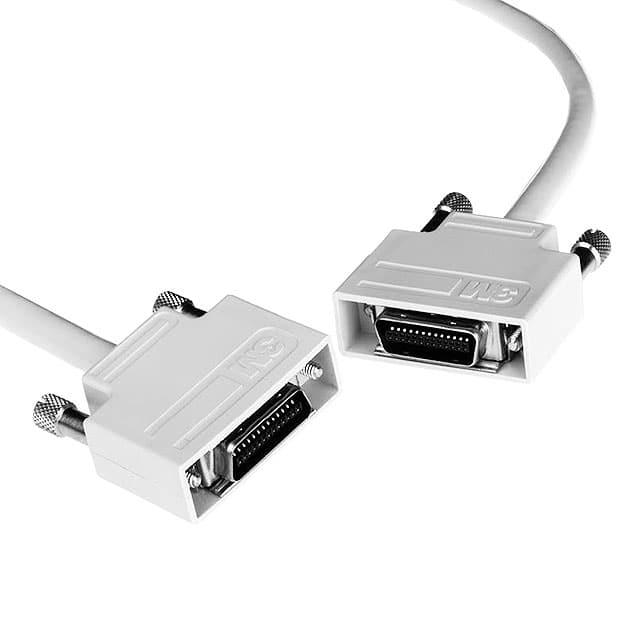

14B26-SZLB-A00-0LC

厂牌: 3M
产品描述: SCSI,SCSI to SCSI 金
供应商型号: Q-14B26-SZLB-A00-0LC
供应商: 期货订购
标准整包数: 5
3M D-Sub/D形连接器 - 并口 14B26-SZLB-A00-0LC

14B26-SZLB-A00-0LC概述

    3M™ Mini D Ribbon (MDR) Cable Assembly 技术手册解析

    产品简介


    3M™ Mini D Ribbon (MDR) Cable Assembly 是一款高密度小型D型连接器电缆组件,设计用于高速数字数据传输系统。它支持工业标准的CameraLink协议,适用于相机到帧采集卡的通信。这种电缆组件广泛应用于自动化成像系统和其他需要高速数据传输的工业环境中。

    技术参数


    - 物理参数:
    - 连接器接触镀层:最小金电镀厚度为30 μ英寸(0.76 μm)
    - 壳体颜色:米色
    - 壳体材料:可选聚氯乙烯(PVC)或聚酯弹性体
    - 电缆颜色:米色
    - 电缆护套材料:聚氯乙烯(PVC)
    - 阻燃等级:AWM VW-1
    - 电气参数:
    - 电压额定值:30V
    - 电流额定值:1A
    - 绝缘电阻:大于1 × 10^8 Ω(在100VDC下)
    - 耐压:交流350Vrms持续1分钟
    - 特性阻抗:100±10Ω
    - 导线尺寸:28 AWG绞合导线
    - 传播延迟:1.25 ns/ft [4.1 ns/m]
    - 偏移(每对内):最大50 ps/m
    - 偏移(每芯片通道间):最大50 ps/m
    - 环境参数:
    - 温度范围:-20°C至+75°C

    产品特点和优势


    - 高屏蔽效能:该电缆组件具有11个单独屏蔽的双轴对,加上四根排水线,确保了在复杂电磁环境下依然能提供出色的信号保护。
    - 稳固耐用:采用强健的MDR型插针和螺钉锁定机制,确保长期稳定可靠的工作。
    - 多样的壳体选项:提供塑料或注塑成型两种壳体选择,增加了适用范围。
    - 兼容性强:符合CameraLink Base、Medium和Full配置标准,适用于多种工业应用场合。

    应用案例和使用建议


    该电缆组件特别适合用于工业自动化领域,特别是在高精度图像采集和处理系统中。对于要求高速数据传输的应用,如视觉检测、机器人控制等,此款电缆组件是理想选择。在安装时,应确保电缆布线合理,避免过多弯曲,以减少信号失真和电磁干扰。此外,在高电磁干扰环境下,应考虑增加额外的接地措施。

    兼容性和支持


    该电缆组件与多种类型的相机和帧采集卡兼容,可满足不同厂商的产品需求。3M公司提供了详尽的技术支持和售后服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题:连接不稳定
    - 解决方案:检查螺钉是否拧紧,重新校准接触面,确保金属端子与插针紧密接触。

    - 问题:信号传输不稳定
    - 解决方案:检查电缆布线路径,避免强磁场干扰;确保所有屏蔽层正确接地。

    总结和推荐


    3M™ Mini D Ribbon (MDR) Cable Assembly凭借其出色的屏蔽性能、稳定的连接机制和广泛的适用性,在高速数据传输领域表现卓越。它不仅适用于自动化成像系统的应用,也能满足各种工业环境下的苛刻要求。强烈推荐给需要高可靠性和高性能连接解决方案的专业用户。
    以上信息来源于3M官方技术手册,更多详细资料请访问[3M官方网站](http://www.3Mconnector.com)。

14B26-SZLB-A00-0LC参数

参数
排数 -
触头镀层
针脚数 -
触头镀层厚度 -
类型 SCSI,SCSI to SCSI
端接 -
32.81' (10.0m)
应用等级 工业级
零件状态 在售
包装方式 散装
