929550-01-15-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 15pin 2.5A 250nm 金 黑色 通孔安装 37.5mm*2.44mm*9.93mm
供应商型号: 929550-01-15-ND
供应商: Digi-Key
标准整包数: 1

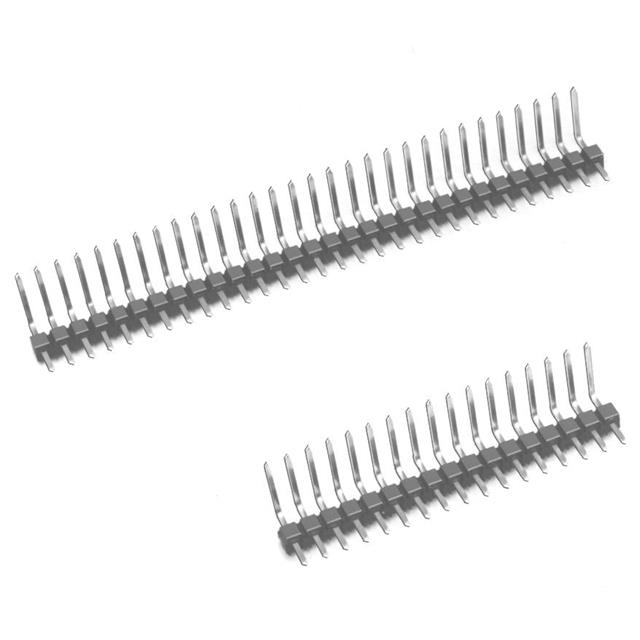

3M 矩形连接器 - 针座 - 公插针 929550-01-15-I

929550-01-15-I概述

    3M™ Pin Strip Header 929 系列:产品概述及技术规格

    产品简介


    3M™ Pin Strip Header 是一款高可靠性的电子连接器产品,具有直角和直立两种装配长度选项。这款引脚条形头适用于广泛的工业和消费电子产品,如工业自动化系统、医疗设备和通信基础设施。凭借其多种插针数量选择(最多可达36个插针),以及可选的锡铅镀层或金镀层,它能够满足各种电路板设计的需求。

    技术参数


    3M™ Pin Strip Header 929 系列的技术规格如下:
    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温聚对苯二甲酸丙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 插针材料:铜合金
    - 接触镀层:
    - 基底镀镍:50μ英寸(1.27μm)
    - 锡铅或金镀层(参见订购信息)
    - 电气规格:
    - 最大电流承载能力:2.5A
    - 绝缘电阻:大于5×10^9Ω(500VDC时)
    - 耐压强度:1500VRMS(海平面)
    - 工作温度范围:-40°C至+105°C
    - 焊接工艺温度:260°C(仅PCT绝缘部分,PBT部分最高为191°C)

    产品特点和优势


    - 可堆叠设计,方便模块化组装;
    - 适应多种焊接工艺;
    - 可提供插针保留功能,增强电路板稳定性;
    - 环境适应性强,符合多项环保标准;
    - 具备不同镀层选择,适用于不同的使用环境和要求。

    应用案例和使用建议


    - 应用案例:常用于工业自动化设备、通信基站、医疗仪器等领域。
    - 使用建议:
    - 在设计时需考虑电路板的整体布局,确保足够的电气间隙和机械空间。
    - 针对高温应用场合,优先选择PCT绝缘材料版本以提高热稳定性。

    兼容性和支持


    3M™ Pin Strip Header 可与其他3M公司的标准连接器配合使用,简化整体系统的集成。此外,3M公司提供了详尽的技术支持和售后服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    - Q1:如何确认所选产品的镀层类型?
    - A1:参考订购信息中的Plating Suffix来确定镀层类型。
    - Q2:产品是否通过了中国RoHS认证?
    - A2:根据附录C1和C2,某些物质可能超过限定值但符合豁免条件。
    - Q3:在高温环境下焊接时应注意什么?
    - A3:焊接温度不得超过材料的最大承受值,以避免材料损坏。

    总结和推荐


    3M™ Pin Strip Header 929 系列凭借其出色的电气性能和环境适应性,适用于各种苛刻的应用环境。它不仅在可靠性上表现出色,而且易于维护,非常适合需要长期稳定运行的应用场合。强烈推荐给那些寻求高质量连接器解决方案的工程师和技术人员。

929550-01-15-I参数

参数
间距-配接 2.54mm
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 250nm
额定电流 2.5A
针脚数 15pin
防护等级 -
颜色 黑色
排数 1
长*宽*高 37.5mm*2.44mm*9.93mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929550-01-15-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929550-01-15-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929550-01-15-I 929550-01-15-I数据手册

929550-01-15-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1688 ¥ 35.2264
10+ $ 3.6421 ¥ 30.4797
100+ $ 3.2092 ¥ 26.8573
500+ $ 2.7279 ¥ 22.8288
1000+ $ 2.3267 ¥ 19.4716
库存: 106
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.22
