929665-05-09-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 18pin 2.5A 250nm 金 黑色 通孔安装 22.9mm*5.46mm*5.46mm
供应商型号: 929665-05-09-I
供应商: 国内现货
标准整包数: 1

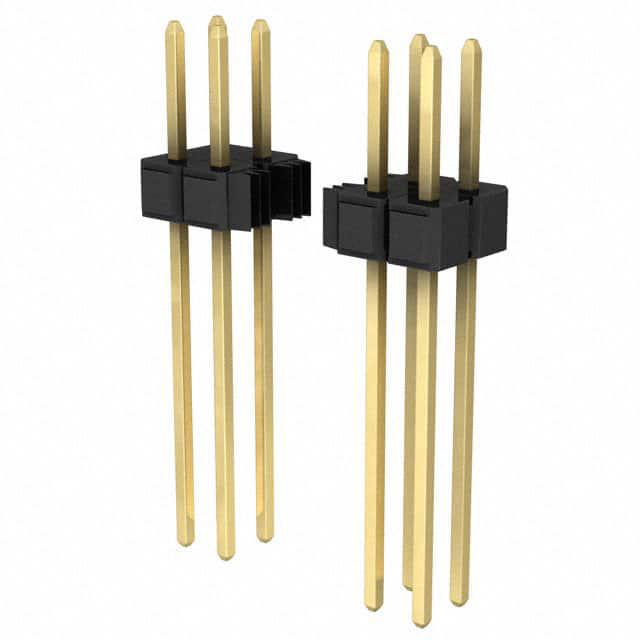

3M 矩形连接器 - 针座 - 公插针 929665-05-09-I

929665-05-09-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header 单行及双行针座系列 是一款适用于电子互连解决方案的精密组件。此产品具备多种配置选项,适用于直角和水平方向的安装,广泛应用于计算机、通信设备、消费电子产品等领域。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁酯(PBT)或高耐温聚对苯二甲酸丁酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触件:
    - 材料:铜合金
    - 表面处理:电镀镍,厚度为50微米(1.27微米),再根据具体需求选择镀金、光亮锡或锡铅合金
    - 电气特性:
    - 电流承载能力:2.5安培
    - 绝缘电阻:>5×10^9 欧姆@500伏直流
    - 耐电压:1500伏AC(海平面)
    - 环境条件:
    - 工作温度范围:-40°C 至 +105°C
    - 过程耐受温度:260°C(J-STD-020C标准下,仅适用于PCT部件)
    - 潮湿敏感度等级:一级(J-STD-020C标准下,仅适用于PCT部件)

    产品特点和优势


    - 高耐温塑料材质:使产品能够承受波峰焊接或红外焊接等高热过程,确保可靠性。
    - 可堆叠设计:提高空间利用率,便于多种电路板布局。
    - 多种表面处理选项:包括镀金、光亮锡或锡铅合金,以满足不同应用场景的需求。
    - 焊盘间距及高度:支持多种配置,适用于不同的布线要求。

    应用案例和使用建议


    案例:在通信设备和计算机板卡上的互连应用。
    使用建议:
    - 确保焊接过程中严格控制温度,避免过热导致绝缘层损坏。
    - 对于长期处于高温环境下工作的设备,建议使用PCT材质以提高耐温性能。

    兼容性和支持


    - 兼容性:该产品支持与其它标准接口的连接,适用于广泛的应用场景。
    - 技术支持:如需技术支持,可拨打800-225-5373或访问官网http://www.3M.com/interconnects/获取更多帮助。

    常见问题与解决方案


    - 问题:焊接时出现虚焊。
    - 解决方案:确保焊接温度和时间符合工艺要求,检查焊接设备是否工作正常。
    - 问题:焊接后导通不良。
    - 解决方案:确认焊点位置准确无误,检查焊接后的引脚是否有氧化现象。

    总结和推荐


    3M™ Pin Strip Header 单行及双行针座系列凭借其优异的电气性能和环境适应性,在各类电子设备的互连中表现出色。其独特的可堆叠设计和多种表面处理选项,使其成为一种多功能且灵活的互连解决方案。建议在需要可靠且高性能互连连接的应用中使用此产品。

929665-05-09-I参数

参数
防护等级 -
触头镀层 - 配接
颜色 黑色
类型 Header,Push-Pull
额定电流 2.5A
间距-配接 2.54mm
针脚数 18pin
排数 2
触头镀层厚度 - 配接 250nm
长*宽*高 22.9mm*5.46mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-05-09-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-05-09-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-05-09-I 929665-05-09-I数据手册

929665-05-09-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
