929715-10-36-EU

厂牌: 3M
产品描述: 72pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装 91.4mm(长度)*5.46mm(高度)
供应商型号: 3M156378-72-ND
供应商: Digi-Key
标准整包数: 1

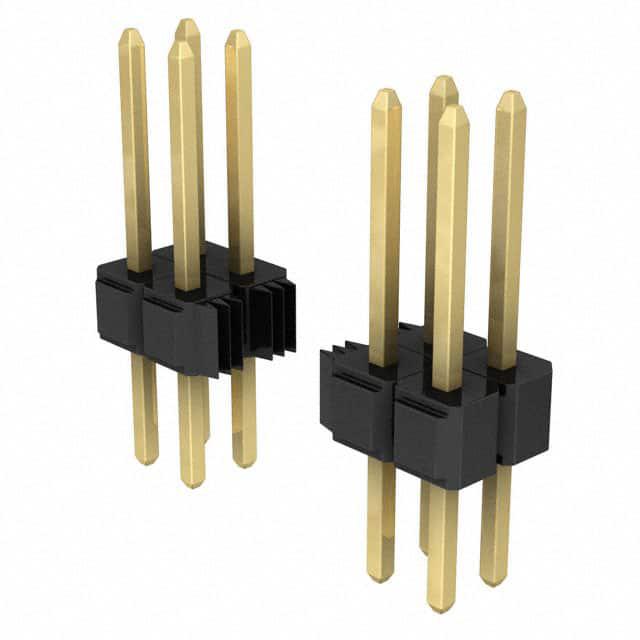

3M 矩形连接器 - 针座 - 公插针 929715-10-36-EU

929715-10-36-EU概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排插针连接器,包含直角和直角两种类型,适用于0.100英寸(2.54毫米)和0.235英寸/0.318英寸(5.97毫米/8.08毫米)匹配长度,焊接尾部。此系列连接器具有堆叠功能,并提供金、半光泽锡和镀铅锡等多种电镀选项,适用于波峰焊或红外线焊接工艺。

    2. 技术参数


    - 物理参数
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀层:基础镀镍(50微米),焊接区域和焊接尾部(可选金、半光泽锡、锡铅合金)
    - 电气参数
    - 电流承载能力:2.5安培
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500伏直流
    - 耐压值:1500 VRMS @ 海平面
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:PCT部件为260°C(符合J-STD-020C标准)
    - 潮湿敏感度等级:1级(符合J-STD-020C标准)
    - UL 文件编号:E680803

    3. 产品特点和优势


    - 堆叠功能:可实现多层板连接。
    - 多种电镀选项:根据应用需求选择合适的电镀方式。
    - 高温度塑料:适用于波峰焊和红外线焊接。
    - 焊接支撑:为波峰焊提供焊接空间。
    - 板固定功能:可选配以增加连接可靠性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于电信设备、工业自动化、计算机外设等领域。
    - 使用建议:
    - 确保焊接区域清洁,避免氧化和污染。
    - 在焊接过程中,确保焊接温度不超过规定值,以保护绝缘材料。
    - 使用时注意连接器的温度范围限制,避免高温环境下的损坏。

    5. 兼容性和支持


    - 兼容性:可与同类连接器兼容,适用于不同品牌的电路板。
    - 支持和维护:技术支持热线:800-225-5373,获取详细的订购和技术支持信息。

    6. 常见问题与解决方案


    - Q:连接器是否能承受高温环境?
    - A:可以,但必须在260°C以下使用PCT部件(仅适用于PCT部件)。

    - Q:连接器是否具有防潮功能?
    - A:是的,潮湿度敏感等级为1级,适用J-STD-020C标准。

    - Q:如何提高焊接可靠性?
    - A:保持焊接区域清洁,使用适当的焊接温度和时间。

    7. 总结和推荐


    - 优点:
    - 多种电镀选项,适合不同应用需求。
    - 良好的焊接性能,支持波峰焊和红外线焊接。
    - 堆叠功能,支持多层板连接。

    - 结论:这款3M™ Pin Strip Header 连接器是一款高性能的产品,适用于各种工业和消费电子领域。其优秀的耐温性能、可靠的焊接能力和多样化的电镀选项使其在市场上具有较强的竞争力。强烈推荐给需要高性能连接器的应用场合。

929715-10-36-EU参数

参数
针脚数 72pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 250nm
额定电流 2.5A
触头镀层 - 配接
类型 Header,Push-Pull
防护等级 -
颜色 黑色
长*宽*高 91.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929715-10-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-10-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-10-36-EU 929715-10-36-EU数据手册

929715-10-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
