929665-01-33-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 66pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-01-33-I
供应商: 国内现货
标准整包数: 1

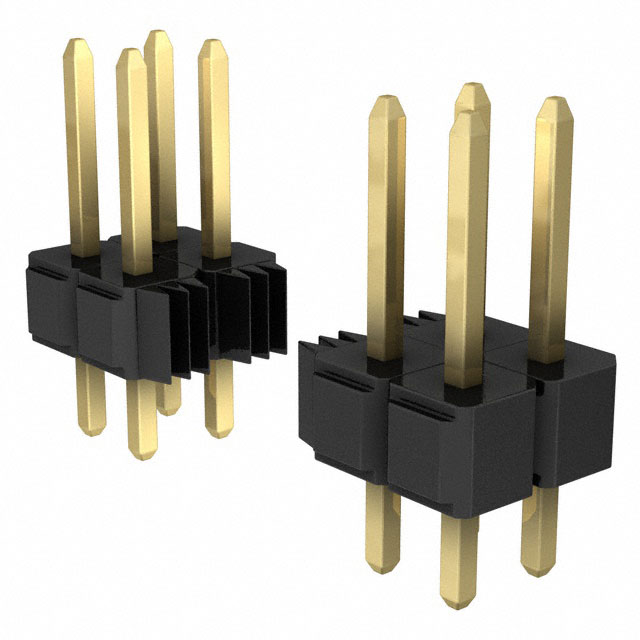

3M 矩形连接器 - 针座 - 公插针 929665-01-33-I

929665-01-33-I概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 单排和双排针状引脚系列产品,包含直角和直插式焊锡尾设计,提供多种选项如金镀层、哑光锡镀层或锡铅合金镀层。这些引脚头适用于要求高温度耐受性的焊接工艺,适用于波峰焊或红外线焊接。此外,还有板载引脚固定功能选项,进一步增强其可靠性。

    2. 技术参数


    - 绝缘材料:玻璃纤维填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 接触材料:铜合金
    - 电镀:底部电镀 50 微英寸镍,擦洗区域和焊锡尾可选择金、哑光锡或锡铅合金
    - 电流额定值:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω 在 500 VDC 下
    - 耐压强度:1500 VRMS 海平面
    - 温度范围:-40°C 至 +105°C
    - 过程评级:PCT 部件最高 260°C(符合 J-STD-020C),PBT 绝缘体版本为 191°C
    - 湿度敏感度等级:J-STD-020C 中的一级(仅适用于 PCT 部件)

    3. 产品特点和优势


    - 堆叠能力:可堆叠,便于多层电路板的设计。
    - 镀层选项:提供多种镀层选择,适应不同应用场景的需求。
    - 高温塑料:采用高温塑料,适合各种焊接工艺。
    - 防焊间距设计:焊点间隔设计有助于波峰焊接。
    - 引脚固定功能:提高安装后的稳定性,降低引脚脱落的风险。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 广泛应用于需要高可靠性连接的场合,例如通信设备、工业控制系统和汽车电子系统。用户可以根据实际需求选择合适的引脚数量、长度和镀层类型。对于多层 PCB 设计,建议使用堆叠式设计以提高布线密度和系统集成度。同时,用户在进行波峰焊接时,需注意保持适当的焊点间距,以避免短路。

    5. 兼容性和支持


    该产品与市面上大多数电子元器件和设备兼容。3M 公司提供了详细的技术支持和售后服务,客户可以联系指定的销售和技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题 1:引脚焊接后出现脱落。
    - 解决方案:检查引脚固定功能是否启用,若未启用则更换为具有此功能的部件。

    - 问题 2:产品温度耐受性不足。
    - 解决方案:确认所使用的绝缘材料类型(PBT 或 PCT),根据实际情况选择合适的产品。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 系列产品在设计和制造上表现出色,其高可靠性和广泛的适用性使其成为工业和商业应用中的理想选择。强烈推荐给需要高性能连接器的工程师和设计师。

929665-01-33-I参数

参数
排数 2
防护等级 -
针脚数 66pin
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
颜色 黑色
触头镀层 - 配接
额定电流 2.5A
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-01-33-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-01-33-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-01-33-I 929665-01-33-I数据手册

929665-01-33-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
17+ $ 0.833 ¥ 6.9389
85+ $ 0.7735 ¥ 6.4433
170+ $ 0.7259 ¥ 6.0467
库存: 154
起订量: 73 增量: 1
交货地:
最小起订量为:17
合计: ¥ 117.96
