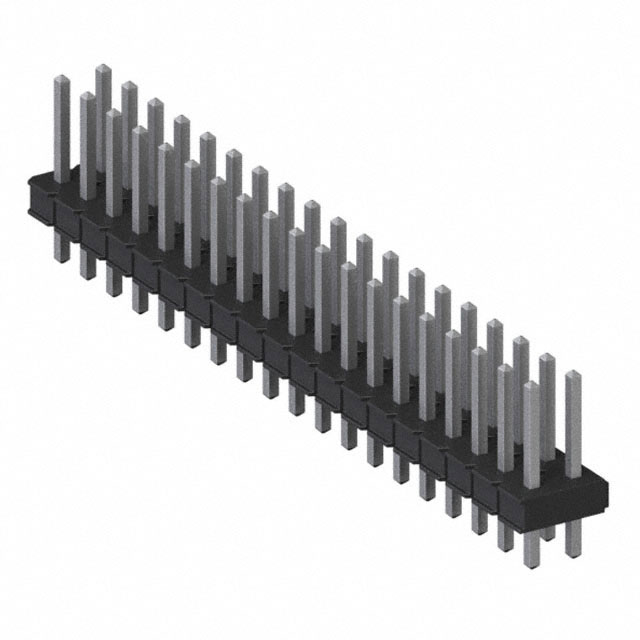

929836-01-19

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 38pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-01-19
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929836-01-19

929836-01-19概述

    3M™ Pin Strip Header Single and Dual Row 929 系列:产品技术手册

    产品简介


    3M™ Pin Strip Header 单行和双行系列是一款适用于各种工业应用的高品质电子元器件。这款产品的连接器适用于焊接尾部设计,支持直角和直插式安装。它具有多种接插长度,从 0.100 英寸到 0.318 英寸不等,可以满足不同应用场景的需求。其主要功能是为电路板之间的互连提供稳定可靠的电气连接,适用于通信、计算机、医疗、汽车等领域。

    技术参数


    - 材料与绝缘
    - 绝缘材料: 玻璃纤维增强聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 触点
    - 材料: 铜合金
    - 镀层: 底镀层 50 微英寸(1.27 微米)镍,根据订购信息选择金、光泽锡或锡铅合金
    - 电流额定值: 2.5 安培
    - 绝缘电阻: 在 500 VDC 下大于 5 x 10^9 欧姆
    - 耐电压: 海拔高度下的 1500 VRMS
    - 环境适应性
    - 温度范围: -40°C 到 +105°C
    - 工艺等级: 仅 PCT 材料部分可承受 260°C(符合 J-STD-020C),最高绝缘温度 191°C(仅限焊波工艺)
    - 湿度敏感度等级: 1 级(符合 J-STD-020C)

    产品特点和优势


    - 堆叠功能: 支持堆叠连接,便于多层板设计。
    - 镀层选项: 可选金、光泽锡或锡铅合金镀层。
    - 高温塑料: 高温 PCT 塑料适用于波峰焊或红外线焊接。
    - 焊脚间距: 支持波峰焊时的焊脚间距保持。
    - 板针固定功能: 可选板针固定功能,提高装配可靠性。
    - 化学合规性: 见《法规信息附录》了解化学物质合规性信息。

    应用案例和使用建议


    - 通信系统: 在高密度连接的通信设备中,这些连接器提供了稳定的信号传输。
    - 计算机主板: 用于高频率信号的多层 PCB 中,确保良好的电气性能。
    - 医疗设备: 要求严格且稳定的医疗设备中,这些连接器能够提供可靠的连接,减少故障率。
    使用建议:
    - 确保安装前清洁 PCB 和连接器,避免污染影响焊接质量。
    - 在高湿度环境中使用时,应考虑增加防护措施以防止腐蚀。
    - 焊接时,确保焊波过程温度在工艺等级内,以免损坏连接器。

    兼容性和支持


    - 兼容性: 该产品与标准的 PCB 针孔兼容,适用于大多数工业标准电路板。
    - 支持和维护: 3M 提供详尽的技术支持和售后保障,用户可以通过电话或访问网站获得帮助。

    常见问题与解决方案


    1. 焊接过程中焊点松动:
    - 解决方案: 确保焊接温度和时间符合工艺要求,检查焊点是否正确放置。

    2. 接触不良:
    - 解决方案: 清理 PCB 和连接器上的污物,检查触点是否有损伤。

    3. 连接不稳定:
    - 解决方案: 使用板针固定功能来增加连接稳定性,确保连接器牢固安装。

    总结和推荐



    总结

    :
    3M™ Pin Strip Header 单行和双行系列是一款高性能的电子连接器,具备多种优秀的特性和可靠的应用经验。其在多种工业领域表现出色,特别是在通信、计算机和医疗设备中有着广泛的应用前景。
    推荐:
    强烈推荐使用此款产品,特别是对于需要高可靠性、稳定性和复杂应用场景的场合。3M 的品牌保证了产品的质量和耐用性,使得这一系列连接器成为行业内值得信赖的选择。

929836-01-19参数

参数
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
针脚数 38pin
间距-配接 2.54mm
触头镀层 - 配接 锡铅
防护等级 -
排数 2
颜色 黑色
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装
