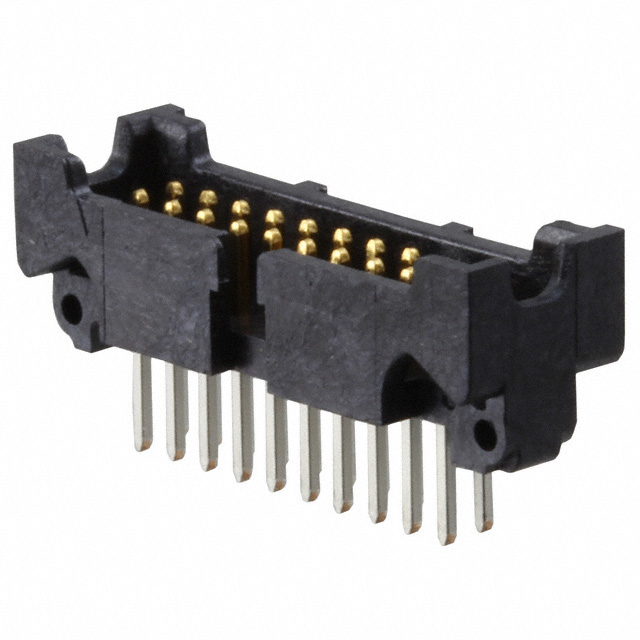

45220-600230

厂牌: 3M
产品描述: 20pin 1.27mm 2 1.27mm Header,Push-Pull 1A 760nm 金 通孔安装 17.01mm(长度)*5.33mm(高度)
供应商型号: 517-45220-600230
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 45220-600230

45220-600230概述

    3M Ribbon Cable Wiremount Socket Assembly 和 3M Shrouded Boardmount Header 技术手册

    1. 产品简介


    3M Ribbon Cable Wiremount Socket Assembly, 451 Series 和 3M Shrouded Boardmount Header, 452 Series 是3M公司最新推出的连接器系列,属于绝缘位移接触(IDC)型产品。这两款产品分别适用于电线端接和板载安装,主要功能是为高密度连接提供可靠且紧凑的解决方案。它们广泛应用于各种电子设备中,如通信设备、计算机外围设备和工业控制系统。

    2. 技术参数


    | 参数 | 451 Series | 452 Series |
    |
    | 电流等级 | 1.0 A (所有线路)
    1.5 A (6线)
    2.5 A (单线) | 同上 |
    | 电压等级 | ≥125V | 同上 |
    | 绝缘电阻 | > 1 x 10^9 欧姆 (500 VDC) | 同上 |
    | 耐压测试 | 1250 VACrms (海平面) | 同上 |
    | 工作温度范围 | -65°C 至 +105°C | 同上 |
    | 加工温度 | 260°C | 同上 |
    | 铅焊符合性 | 是 | 同上 |
    | 环境湿度等级 | MSL1 (J-STD-020) | 同上 |

    3. 产品特点和优势


    451 Series 提供细间距设计,可实现高连接密度并节省空间。它提供了多种镀层选项,以满足不同数量的插拔循环需求。此外,还配备了摩擦锁紧机构,增强了防误断能力,并提供可选的应力释放配件,增加终端电缆的安全性。
    452 Series 设计灵活,减少了PCB占地面积。该系列连接器通过独特的装配方法提供了正向锁紧和弹出功能,最小化了尺寸增加。垂直、直角安装及表面贴装等多种配置使组装更加便捷。同时,它们具有环保的无铅工艺,并能够进行锡膏回流焊接。

    4. 应用案例和使用建议


    451 Series 常用于计算机、服务器和通信设备中,这些设备需要紧凑而可靠的高密度连接。为了防止误操作,建议用户安装摩擦锁紧机构以确保安全连接。同时,对于频繁插拔的应用场合,可以选择镀金层来延长使用寿命。
    452 Series 在自动化设备、工业控制等领域广泛应用,例如在电路板上安装垂直或直角插头。用户可以利用其丰富的配置选项选择最适合的应用场景。建议在复杂环境中使用时,配合应力释放配件以避免机械损伤。

    5. 兼容性和支持


    451 Series 与同系列的连接器完全兼容,适合用于3M公司的其他相关产品,如扁平电缆。452 Series 支持垂直、直角安装和SMT配置,便于自动装配。厂商提供了全面的技术支持和维修服务,确保用户能够充分利用产品的性能。

    6. 常见问题与解决方案


    1. 连接不稳定
    - 解决方案:检查是否正确安装摩擦锁紧机构,并确认所有连接器均已牢固插入。
    2. 电流等级不足
    - 解决方案:确认所使用的连接器配置是否满足特定的电流需求,必要时更换更高级别的连接器。
    3. 焊接不牢固
    - 解决方案:确保加工温度达到要求,并在加工过程中避免过度加热。

    7. 总结和推荐


    综上所述,3M的这两款连接器产品以其小巧紧凑的设计、高可靠性以及多样化的配置选项,在众多应用领域中表现出色。特别是在高密度连接需求以及自动化生产方面,它们的优势尤为明显。强烈推荐使用这些高质量的产品,以确保电子设备的长期稳定运行。

45220-600230参数

参数
针脚数 20pin
间距-配接 1.27mm
排数 2
排距 1.27mm
额定电流 1A
触头镀层厚度 - 配接 760nm
颜色 -
类型 Header,Push-Pull
防护等级 -
触头镀层 - 配接
长*宽*高 17.01mm(长度)*5.33mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
