929838-01-06

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 12pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-01-06
供应商: 国内现货
标准整包数: 1

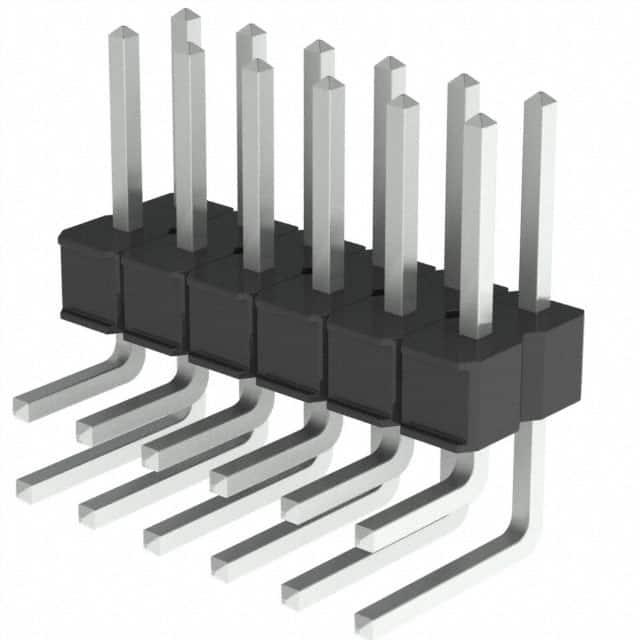

3M 矩形连接器 - 针座 - 公插针 929838-01-06

929838-01-06概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 系列是一款专为电子连接设计的电子元器件。该系列提供了单行和双行两种配置选项,支持直角和垂直焊接尾部,适用于多种电子设备。这些连接器具有高可靠性,适用于各种工业和消费电子产品中。

    2. 技术参数


    | 参数项 | 值 |

    | 绝缘材料 | 玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 下层镀镍 50 微米 [1.27 微米] |
    | 电气规格 | 电流 2.5 A |
    | 绝缘电阻 | 5 × 10^9 欧姆 |
    | 耐压值 | 1500 VRMS |
    | 温度范围 | -40°C 至 +105°C |
    | 工艺耐温 | 260°C(仅限PCT零件)|

    3. 产品特点和优势


    - 堆叠式设计:提供多种长度选项,便于不同应用场景下的堆叠使用。
    - 多样化电镀选项:支持金、磨砂锡、锡铅电镀。
    - 高温塑料:适合波峰焊或红外线焊接。
    - 防焊波浪效应:提供防波浪效应的防焊支撑。
    - 板针保持功能:可根据需要选择板针保持功能。
    - 符合环保要求:满足欧盟RoHS和其他国家地区的环保标准。

    4. 应用案例和使用建议


    这些连接器广泛应用于汽车电子、工业控制设备、通信设备和家用电器中。例如,在汽车电子中,它们可用于控制单元之间的信号传输;在工业控制设备中,可用于电机和传感器的连接。
    使用建议:
    - 在选择连接器时,应根据具体的应用需求选择适当的电镀和长度选项。
    - 在焊接过程中,建议使用波峰焊或红外线焊接以确保良好的电气接触。

    5. 兼容性和支持


    这些连接器与大多数标准电路板兼容,适用于广泛的电子产品。3M公司提供了详尽的技术文档和支持服务,帮助用户正确安装和使用这些连接器。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确的焊接温度和时间,使用适当长度的电镀尾部 |
    | 接触不良 | 检查是否有污垢或损坏,必要时更换连接器 |

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 929系列在性能和耐用性方面表现出色,适用于各种工业和消费电子应用。如果您正在寻找一种可靠且多功能的连接解决方案,这些产品无疑是您的最佳选择。
    推荐使用:
    鉴于该产品在性能、稳定性和环保方面的卓越表现,我们强烈推荐将其用于需要高可靠性的应用场合。

929838-01-06参数

参数
针脚数 12pin
触头镀层 - 配接 锡铅
间距-配接 2.54mm
排数 2
类型 Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-06厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-06数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-01-06 929838-01-06数据手册

929838-01-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
34+ $ 0.4144 ¥ 3.452
170+ $ 0.3848 ¥ 3.2054
340+ $ 0.3611 ¥ 3.0081
库存: 24070
起订量: 145 增量: 1
交货地:
最小起订量为:34
合计: ¥ 117.36
直接购买
加入购物车
