929647-05-31-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 31pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929647-05-31-I
供应商: 国内现货
标准整包数: 1

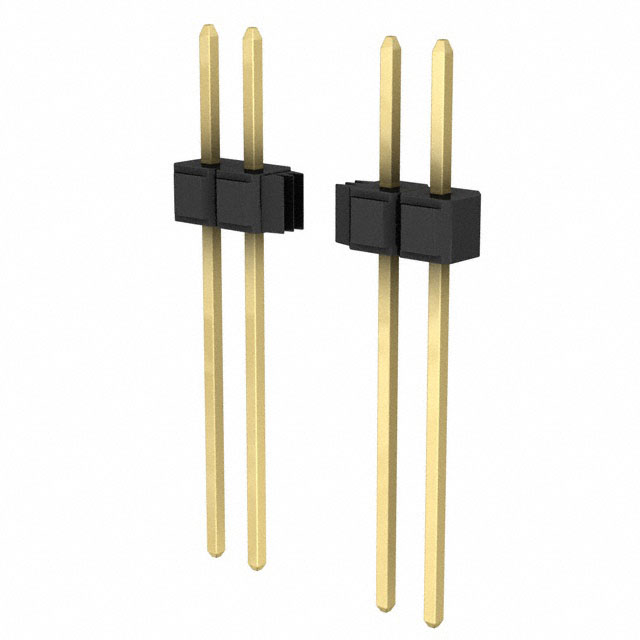

3M 矩形连接器 - 针座 - 公插针 929647-05-31-I

929647-05-31-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一款用于电子连接领域的新型产品。这款连接器主要用于电路板上的信号传输和电源管理,广泛应用于消费电子产品、工业控制设备、通信设备及医疗设备等领域。3M™ Pin Strip Header 系列包含单排和双排两种类型,具有多种尾部形状(直角和垂直)选择,以适应不同的安装需求。

    2. 技术参数


    3M™ Pin Strip Header 单行和双行系列产品的主要技术参数如下:
    - 绝缘材料: 玻璃填充聚酯(PBT)或高耐热性塑料(PCT)
    - 可燃性等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层: 底层镀镍50微米,焊锡尾部分金、无光泽锡或铅锡合金选项
    - 电气参数:
    - 电流额定值:2.5安培
    - 绝缘电阻:5 × 10^9 欧姆(500伏直流电压下)
    - 耐压强度:1500VRMS(海平面)
    - 环境参数:
    - 温度范围:-40°C 到 +105°C
    - 工艺温度:仅适用于PCT部件,最高为260°C(符合J-STD-020C标准)
    - 防潮敏感度级别:1级(符合J-STD-020C标准)

    3. 产品特点和优势


    3M™ Pin Strip Header 的主要特点和优势包括:
    - 堆叠功能:允许多个连接器堆叠,节省空间并简化布线。
    - 多种镀层选项:金、无光泽锡、铅锡合金,确保良好的导电性能和耐用性。
    - 高耐热性:PCT绝缘材料能够承受较高的焊接温度,适合波峰焊和红外焊接工艺。
    - 防波峰焊垫脚设计:减少波峰焊过程中的变形和损坏。
    - 板针保持功能选项:通过改变订购代码实现额外的稳定性,增强机械性能。

    4. 应用案例和使用建议


    在实际应用中,3M™ Pin Strip Header 适用于多种类型的电路板和模块化系统,如服务器、工控设备、医疗监控设备等。建议在安装过程中:
    - 使用推荐的孔径布局,确保稳固的电气连接。
    - 根据应用需求选择合适的尾部形状(直角或垂直)和长度。
    - 考虑到焊接工艺,尽量使用波峰焊或红外焊接以保证焊接质量和效率。

    5. 兼容性和支持


    3M™ Pin Strip Header 与其他电子元器件和设备的兼容性良好。制造商提供详细的技术文档和订购信息,以帮助客户选择最合适的部件。同时,3M公司提供全面的技术支持和售后服务,以确保产品的稳定运行和客户的满意度。

    6. 常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,用户可能会遇到以下几个问题:
    - 接触不良:检查插针与插座的清洁度和配合情况,必要时重新焊接。
    - 焊接问题:遵循推荐的焊接温度曲线,避免过度加热导致材料损坏。
    - 机械损坏:选择适当的尾部长度,避免弯曲或断裂。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 是一款功能强大、可靠性高的电子连接器产品。它在各种应用环境中表现出色,特别是在要求高可靠性和耐久性的场合。基于其优异的技术参数和多种配置选项,强烈推荐使用3M™ Pin Strip Header 作为电子系统的关键组件。
    希望这篇技术手册能满足您的需求。如需进一步的信息或帮助,请随时联系3M技术支持部门。

929647-05-31-I参数

参数
额定电流 2.5A
触头镀层厚度 - 配接 250nm
颜色 黑色
针脚数 31pin
类型 Breakaway,Header,Push-Pull
排数 1
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-05-31-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-05-31-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-05-31-I 929647-05-31-I数据手册

929647-05-31-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 3.822 ¥ 31.8373
20+ $ 3.549 ¥ 29.5632
40+ $ 3.3306 ¥ 27.7439
库存: 1980
起订量: 16 增量: 1
交货地:
最小起订量为:4
合计: ¥ 127.34
