929647-09-04-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 4pin 2.5A 250nm 金 黑色 通孔安装 10.2mm*2.92mm*2.92mm
供应商型号: 3M156537-04-ND
供应商: Digi-Key
标准整包数: 1

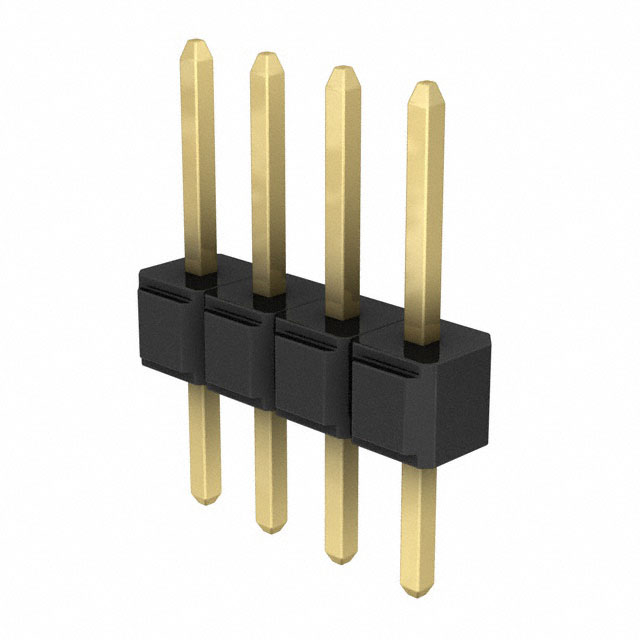

3M 矩形连接器 - 针座 - 公插针 929647-09-04-I

929647-09-04-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header 单排和双排插针是一种用于连接器的电子元器件,适用于广泛的电气和电子设备。这些插针提供直角和直针两种尾部选项,并且可以使用波峰焊或回流焊工艺进行安装。它们的主要功能是实现电路板之间的电连接,广泛应用于计算机、通讯设备、汽车电子和工业自动化等领域。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:底部镍层 50 微英寸(1.27 微米),接插区及焊尾可选金、镀锡或锡铅
    - 电气特性
    - 电流承载能力:2.5 安培
    - 绝缘电阻:在 500 VDC 下大于 5×10^9 欧姆
    - 耐压强度:海平面 1500 VRMS
    - 环境适应性
    - 工作温度范围:-40°C 到 +105°C
    - 工艺耐温性:260°C(J-STD-020C 标准)
    - 潮湿敏感等级:1 级(J-STD-020C 标准)

    产品特点和优势


    - 堆叠式设计:允许多个插针连接器堆叠使用,提高空间利用率。
    - 多种镀层选择:提供了金、缎面锡和锡铅三种镀层选项,可根据不同的应用场景选择最适合的镀层。
    - 高耐热塑料:采用高温塑料材料,适用于波峰焊和回流焊工艺,增加了焊接的可靠性。
    - 焊接垫起设计:为波峰焊接提供了焊接垫起设计,确保焊接过程中的电气性能稳定。
    - 板上引脚固定功能选项:增强了插针的固定性能,提高了整体稳定性。

    应用案例和使用建议


    3M™ Pin Strip Header 可以广泛应用于各种电子设备,例如计算机主板、服务器、网络设备和工业控制面板。使用时需注意:
    - 在选择焊盘尺寸时,参考手册中的建议孔径图,确保最佳焊接效果。
    - 根据所需的应用场景选择合适的镀层和尾部类型,如在高频应用中优先选择金镀层以提高导电性能。

    兼容性和支持


    该产品与各种常见的印刷电路板兼容,可以方便地集成到现有的设计中。3M 提供全面的技术支持和售后服务,客户可以通过 800-225-5373 获取详细的技术咨询和订购信息。

    常见问题与解决方案


    - 问题:焊接过程中出现焊接不良。
    - 解决办法:检查焊接参数是否符合手册要求,适当调整焊料温度和焊接时间。
    - 问题:使用过程中发现接触不良。
    - 解决办法:确认焊接质量,检查是否存在虚焊或冷焊现象,必要时重新焊接。

    总结和推荐


    3M™ Pin Strip Header 在物理特性和电气特性方面表现优异,能够满足严苛的工作环境需求。其堆叠式设计和多种镀层选择使其成为高性能连接器的首选。如果您需要一款可靠且高效的连接器来提升您的电子产品性能,3M™ Pin Strip Header 是一个理想的选择。

929647-09-04-I参数

参数
触头镀层厚度 - 配接 250nm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
排数 1
触头镀层 - 配接
颜色 黑色
防护等级 -
额定电流 2.5A
针脚数 4pin
长*宽*高 10.2mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-09-04-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-09-04-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-09-04-I 929647-09-04-I数据手册

929647-09-04-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8745 ¥ 15.8395
10+ $ 1.4747 ¥ 12.3416
100+ $ 1.3178 ¥ 11.0282
500+ $ 1.0981 ¥ 9.19
1000+ $ 0.9413 ¥ 7.8772
5000+ $ 0.8346 ¥ 6.9845
10000+ $ 0.8158 ¥ 6.8269
库存: 1265
起订量: 1 增量: 1
