929665-03-05-I

厂牌: 3M
产品描述: 10pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装 12.7mm*5.46mm*2.54mm
供应商型号: 929665-03-05-I
供应商: 国内现货
标准整包数: 1

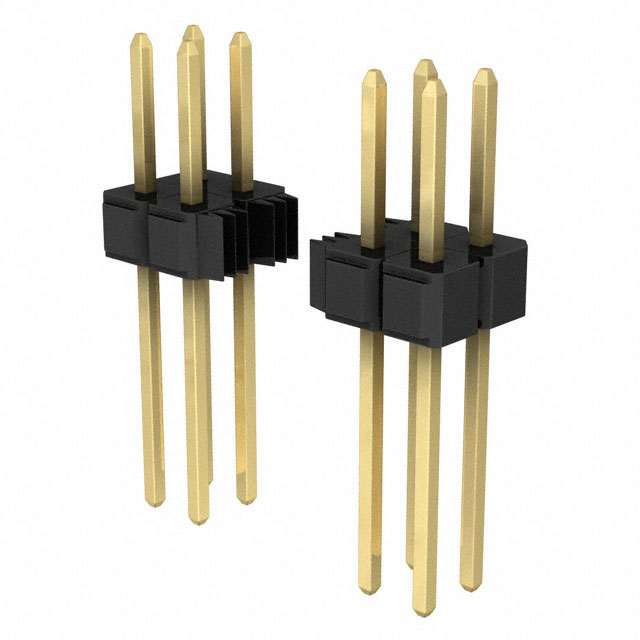

3M 矩形连接器 - 针座 - 公插针 929665-03-05-I

929665-03-05-I概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是一种适用于电子设备连接器的高级互连解决方案。该系列产品提供单行和双行版本,可直角和直插式安装,适用于各种工业应用。其独特的设计使其在高温环境下也能稳定工作,适用于波峰焊接和红外线焊接工艺。产品广泛应用于汽车、通信设备、工业自动化控制等领域。

    技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或耐高温聚对苯二甲酸(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀选项:金、磨砂锡或锡铅合金
    - 额定电流:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω at 500 VDC
    - 耐压强度:1500 VRMS at 海平面
    - 温度范围:-40°C 至 +105°C
    - 加工等级:PCT 部件在 J-STD-020C 下为 260°C,PBT 绝缘体版本为 191°C
    - 湿气敏感等级:1(按 J-STD-020C 分类)
    - UL 文件编号:E680803

    产品特点和优势


    - 堆叠能力:便于多层板之间的堆叠安装。
    - 多种电镀选择:提供金、磨砂锡和锡铅合金三种电镀选项,以适应不同的应用场景。
    - 高温塑料:采用PCT材料制成,适合波峰焊接和红外焊接工艺。
    - 焊盘支撑:用于波峰焊接时的焊盘支撑设计。
    - 板针保留功能:可选的板针保留功能,增加可靠性。

    应用案例和使用建议


    - 汽车制造:在汽车电路板中,3M™ Pin Strip Header 可以用于信号传输和电源管理。
    - 通信设备:在电信设备中,可以作为连接板间的高效接口。
    - 工业自动化:用于自动化控制系统中,连接传感器和执行器,确保数据传输的稳定性和可靠性。
    使用建议:
    - 在进行焊接操作时,应确保焊接温度符合产品规格,避免过高的焊接温度造成损坏。
    - 针对不同的应用场景,建议选择合适的电镀选项,例如对于需要高抗腐蚀性的环境,可以选择金镀层。

    兼容性和支持


    该产品与3M公司的其他电子产品具有良好的兼容性,如需技术支持或订购服务,请联系 800-225-5373。此外,3M公司提供长达90天的产品保修期,如果在保修期内发现产品缺陷,客户可以通过更换或维修的方式获得服务。

    常见问题与解决方案


    1. Q: 为什么我的焊接过程中出现焊点不均匀?
    - A: 检查焊接温度是否符合要求,焊接时间是否合适。必要时调整焊接参数。
    2. Q: 如何判断是否选择了正确的电镀选项?
    - A: 根据实际应用场景的需求选择合适的电镀选项。例如,对环境腐蚀敏感的应用场景推荐选用金镀层。
    3. Q: 产品在高温环境下的使用寿命如何?
    - A: 本产品在-40°C至+105°C的温度范围内具有良好的性能稳定性,适用于广泛的高温应用场合。

    总结和推荐


    总体而言,3M™ Pin Strip Header Single and Dual Row 929 系列凭借其高可靠性和广泛的适用性,在多个行业中表现出色。它的多样电镀选项、高温塑料特性以及良好的焊接性能使得它在各种严苛的环境中都能保持稳定运行。因此,强烈推荐这款产品用于需要高性能连接器的场合。

929665-03-05-I参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
额定电流 2.5A
长*宽*高 12.7mm*5.46mm*2.54mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929665-03-05-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-03-05-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-03-05-I 929665-03-05-I数据手册

929665-03-05-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
