929838-01-08

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 16pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-01-08
供应商: 国内现货
标准整包数: 1

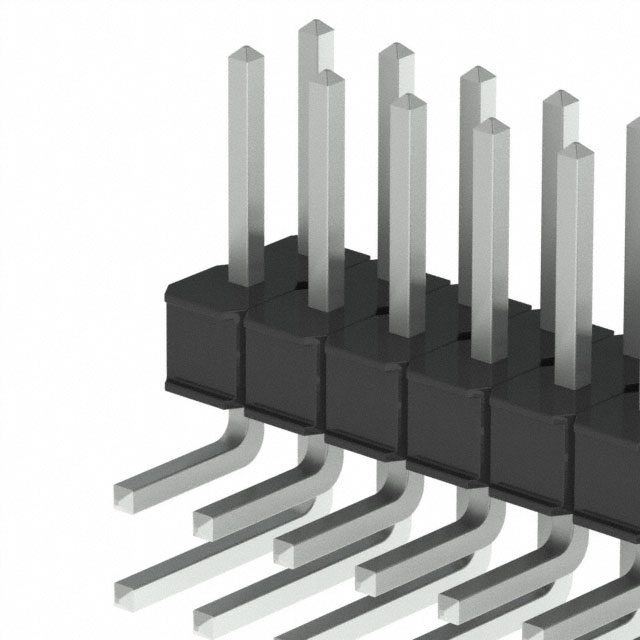

3M 矩形连接器 - 针座 - 公插针 929838-01-08

929838-01-08概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一款适用于电子设备连接的电子元器件。这款电子元器件主要功能是提供稳定的电连接,并支持直角和水平两种安装方式。3M™ Pin Strip Header 可用于广泛的电子设备,如工业自动化设备、计算机外围设备、通信设备以及其他需要可靠连接的应用场合。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0 级
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:底层 50 微英寸镍,擦洗区域和焊锡尾部:金、镀锡或镀锡铅选项
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500 V DC
    - 耐压值:海平面 1500 VRMS
    - 环境特性
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:PCT 部件 260°C(J-STD-020C),PBT 绝缘版本最大温度 191°C(仅限波峰焊接工艺)
    - 潮湿敏感度等级:1 级(J-STD-020C)
    - UL 文件号:E680803

    产品特点和优势


    - 堆叠功能:支持堆叠式设计,便于多层电路板之间的连接。
    - 镀层选项:提供金、磨砂锡和锡铅三种镀层选项,以适应不同的应用需求。
    - 高耐热性塑料:适用于波峰焊或红外线焊接,增强了焊接过程中的可靠性。
    - 焊脚距离:设有焊脚间隔,提高波峰焊接的效率。
    - 可选的电路板引脚保持特性:提供一种可选的电路板引脚保持特性,增强稳固性。

    应用案例和使用建议


    - 工业自动化设备:广泛应用于工业控制板和自动化系统中,能够确保稳定的数据传输和信号传递。
    - 计算机外围设备:可用于打印机、扫描仪等设备,提供可靠的接口连接。
    - 通信设备:在路由器、交换机等设备中用于实现高速数据传输。
    - 使用建议:在焊接过程中,注意焊点均匀,避免过度焊接导致损坏;选择合适的镀层以提高抗腐蚀性能;在复杂环境下建议采用 PCT 绝缘材料以提升耐温性能。

    兼容性和支持


    - 兼容性:3M™ Pin Strip Header 单行和双行系列可以与其他标准电子元件兼容,便于集成到现有系统中。
    - 支持:如果您有任何技术疑问或需要订购产品,可拨打800-225-5373联系3M的技术支持团队,他们将提供详尽的支持服务。

    常见问题与解决方案


    - 问题一:焊点不均匀,如何处理?
    - 解决方案:在焊接过程中,保持焊接温度和时间一致,确保每个焊点的焊接质量。
    - 问题二:镀层出现腐蚀,如何防止?
    - 解决方案:建议使用金镀层以增加抗腐蚀性能;对于非关键应用,也可以选择磨砂锡镀层。
    - 问题三:工作温度超出范围,如何应对?
    - 解决方案:选择 PCT 绝缘材料的部件,以承受更高的工作温度。

    总结和推荐


    3M™ Pin Strip Header 单行和双行系列是一款设计精良、功能强大的电子元器件,特别适合在工业自动化、计算机外围设备和通信设备等应用中使用。它具备优异的电气特性和环境特性,加上多种镀层选项,使其具有极高的灵活性和可靠性。强烈推荐使用此产品,特别是在需要可靠连接的应用环境中。
    希望上述文章能帮助您全面了解3M™ Pin Strip Header 单行和双行系列产品。如果您还有任何其他问题,欢迎随时联系我们。

929838-01-08参数

参数
间距-配接 2.54mm
防护等级 -
针脚数 16pin
颜色 黑色
额定电流 2.5A
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
排数 2
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-08厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-08数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-01-08 929838-01-08数据手册

929838-01-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 0.8064 ¥ 6.7173
90+ $ 0.7488 ¥ 6.2375
180+ $ 0.7027 ¥ 5.8537
库存: 19481
起订量: 75 增量: 1
交货地:
最小起订量为:18
合计: ¥ 120.91
