929665-04-32-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 64pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-04-32-I
供应商: 国内现货
标准整包数: 1

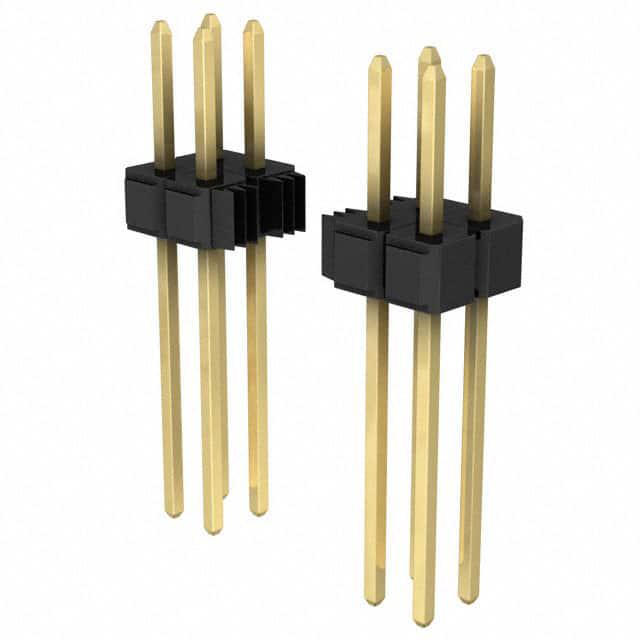

3M 矩形连接器 - 针座 - 公插针 929665-04-32-I

929665-04-32-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种用于连接应用的电子元件,可适用于单排和双排配置。它采用直角和直插式尾部设计,并提供镀金、无光泽锡和锡铅合金镀层选项。这款电子元器件具备高可靠性连接能力,适用于广泛的工业及消费电子设备,如通信设备、汽车电子、医疗仪器等。

    2. 技术参数


    - 材料:
    - 绝缘体:玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 接触件:铜合金
    - 电镀:
    - 底镀层:50 µ” [1.27 µm] 镍
    - 擦拭区和焊接尾部:镀金、无光泽锡或锡铅合金
    - 物理规格:
    - 额定电流:2.5 A
    - 电气绝缘电阻:> 5 × 109 Ω @ 500 VDC
    - 耐电压:1500 VRMS 海平面
    - 环境适应性:
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:PCT 部件最大 260°C (J-STD-020C)
    - 潮湿敏感度等级:一级(J-STD-020C)

    3. 产品特点和优势


    - 多选项镀层: 提供镀金、无光泽锡和锡铅合金镀层选项,满足不同应用需求。
    - 高温度适应性: 采用高温度塑料绝缘体,适合波峰焊和红外线焊接工艺。
    - 焊接尾部支持: 具备防波浪焊料高度功能。
    - 高接触可靠度: 铜合金材质保证长时间稳定工作。
    - 定制化设计: 可选择多种尾部长度和接触针数量,灵活应用于各类产品。

    4. 应用案例和使用建议


    - 通信设备: 在路由器、交换机中用于电路板间的信号传输。
    - 汽车电子: 用于汽车内部传感器和控制模块之间的连接。
    - 医疗仪器: 在精密医疗设备中提供可靠的信号传输路径。
    - 工业设备: 在工业自动化系统中实现稳定的数据连接。
    使用建议:
    - 确保焊接温度不超过部件的最高耐温点,避免损坏绝缘体。
    - 选择合适的镀层以延长使用寿命并提高接触可靠性。
    - 在进行切割时,确保尺寸准确以保持机械稳定性。

    5. 兼容性和支持


    - 兼容性: 该产品可以与各种标准电路板和焊接设备兼容。
    - 支持: 3M 提供详细的技术文档和技术支持服务,包括在线和电话咨询。

    6. 常见问题与解决方案


    - 问题一:焊接后接触不良
    - 解决方案: 确认焊接温度和时间符合要求,重新检查焊点是否有缺陷。
    - 问题二:镀层剥落
    - 解决方案: 选择合适的镀层材料,避免在超高温环境下焊接。
    - 问题三:接触电阻过高
    - 解决方案: 检查接触针和焊接区域是否清洁,必要时更换新的连接器。

    7. 总结和推荐


    优点:
    - 高可靠性: 高质量材料和多种镀层选项确保长期稳定工作。
    - 广泛应用: 适用于各种工业和消费电子产品,提供广泛的应用范围。
    - 灵活性: 多种尾部长度和接触针数量选择,满足不同需求。
    推荐使用:
    该产品因其高可靠性、广泛应用范围和灵活性,强烈推荐用于需要可靠连接的电子设备中。

929665-04-32-I参数

参数
防护等级 -
额定电流 2.5A
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
针脚数 64pin
排数 2
类型 Header,Push-Pull
颜色 黑色
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-04-32-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-04-32-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-04-32-I 929665-04-32-I数据手册

929665-04-32-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 3.724 ¥ 31.0209
20+ $ 3.458 ¥ 28.8051
40+ $ 3.2452 ¥ 27.0325
库存: 75
起订量: 17 增量: 1
交货地:
最小起订量为:4
合计: ¥ 124.08
