首页  >  产品百科  >  N2506-6V0C-RB-WD

N2506-6V0C-RB-WD

厂牌: 3M
产品描述: 6pin 2.54mm 2 2.54mm Header,Push-Pull 1.75A 760nm 金 黑色 贴片安装 14.94mm(长度)*11.18mm(高度)
供应商型号: 3M157499TR-ND
供应商: Digi-Key
标准整包数: 200

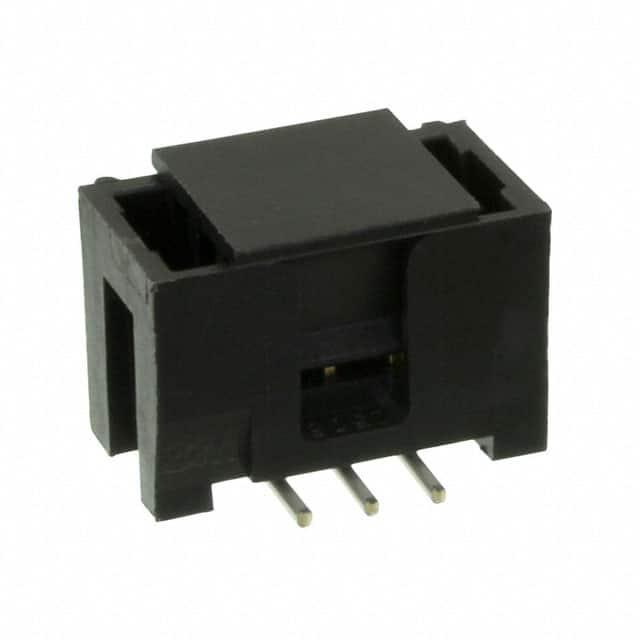

3M 矩形连接器 - 针座 - 公插针 N2506-6V0C-RB-WD

N2506-6V0C-RB-WD概述


    产品简介


    3M四壁直角头(Four-Wall Header)是2500系列的产品,由3M Electronics Materials Solutions Division制造。这种连接器主要用于表面贴装(Surface Mount Technology, SMT)和通孔焊接(Through-Hole),提供直角和直线两种版本。其紧凑的低轮廓设计(Low Profile Design)使其特别适用于空间受限的应用场合。该产品主要应用于消费电子、通信设备、工业自动化等领域,以满足高性能信号传输的需求。

    技术参数


    物理特性
    - 尺寸: 0.100英寸 × 0.100英寸
    - 重量: 不详(未在手册中提及)
    - 材料: 绝缘体为玻璃填充聚酯(PCT),触点为铜合金
    - 标记: 包含3M商标、型号标识和方向三角形
    电气特性
    - 温度范围: -55°C至105°C
    - 工艺等级: 符合J-STD-020C标准,单次通过260°C
    - 湿度敏感度等级: 1级(符合J-STD-020C标准)
    - 电流额定值: 单个接触点最大5.00A,最多6个接触点时3.00A,全部接触点时1.75A
    - 绝缘电阻: >1×10^9Ω(在500V DC下)
    - 耐压: 1000VRMS(海平面)
    环境特性
    - 燃烧等级: UL94V-0(阻燃级别)
    - 颜色: 黑色

    产品特点和优势


    1. 低轮廓设计:节省空间,适用于紧凑型设计。
    2. 中心槽位防误插:有效防止插入错误,减少插拔时间。
    3. 双重槽位兼容性:提高与竞争产品的兼容性。
    4. 可选卡扣:增加振动环境下的连接可靠性。
    5. 高温度绝缘体:适合无铅焊接操作。
    6. 通孔版本:适合回流焊技术,简化组装过程。
    7. 直角表面安装版本:方便清洁,减少维修成本。
    8. 高电流承载能力:单点5.00A,多个接触点时仍能承受较高电流。
    9. 阻燃材料:UL94V-0认证,保证使用安全。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于多种设备,如智能手机、平板电脑、路由器、工业控制器等。例如,在智能手机中,它们被用于内部模块之间的连接,如摄像头模块和主板之间的连接。
    使用建议
    - 电路板布局:根据具体需求选择直角或表面安装版本,注意保持正确的间距和角度。
    - 焊接技术:推荐使用回流焊技术,确保良好的焊点质量。
    - 清洁和维护:对于直角版本,建议定期清洁焊接部位,减少维修成本。
    - 环境适应性:确保在规定的温度范围内使用,以避免因过热导致的损坏。

    兼容性和支持


    兼容性
    - 该产品具有高兼容性,可以通过双槽位设计与多种其他制造商的产品相匹配。
    - 提供多种版本(直角、表面安装和不同数量的引脚),能够适应不同的应用场景。
    支持和服务
    - 厂商提供详细的订购信息和技术文档。
    - 客户可以通过电话(800-225-5373)或网站(www.3mconnectors.com)获得技术支持和售后服务。
    - 罗氏合规性声明可以在其官方网站的“RoHS合规”部分找到(RIA)。

    常见问题与解决方案


    1. 如何选择合适的版本?
    - 根据电路板厚度选择对应版本(0.062英寸或0.094到0.125英寸)。
    - 直角或表面安装版本的选择取决于具体安装需求。
    2. 如何防止误插?
    - 中心槽位设计可有效防止误插,确保正确安装。
    - 配合3M的极化键(N3518),进一步提高防误插性能。
    3. 如何处理高温焊接?
    - 该产品经过J-STD-020C认证,适合无铅焊接操作。
    - 使用回流焊技术,确保焊点牢固且均匀。

    总结和推荐


    综上所述,3M 2500系列四壁直角头连接器是一款高性能、高可靠性的电子元件。其低轮廓设计、多重槽位兼容性和广泛的电流承载能力使其成为众多应用的理想选择。厂商提供的技术支持和良好的兼容性也为用户提供了极大的便利。因此,强烈推荐此产品用于需要高性能信号传输和紧凑安装空间的应用场景。

N2506-6V0C-RB-WD参数

参数
针脚数 6pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
类型 Header,Push-Pull
防护等级 -
额定电流 1.75A
颜色 黑色
触头镀层厚度 - 配接 760nm
长*宽*高 14.94mm(长度)*11.18mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

N2506-6V0C-RB-WD厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N2506-6V0C-RB-WD数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M N2506-6V0C-RB-WD N2506-6V0C-RB-WD数据手册

N2506-6V0C-RB-WD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 3.1118 ¥ 26.0422
400+ $ 2.9633 ¥ 24.7991
600+ $ 2.8798 ¥ 24.1
1000+ $ 2.7779 ¥ 23.2475
1400+ $ 2.7128 ¥ 22.7026
2000+ $ 2.6454 ¥ 22.1389
库存: 2800
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 5208.44
