929700-11-07

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 7pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929700-11-07
供应商: 国内现货
标准整包数: 1

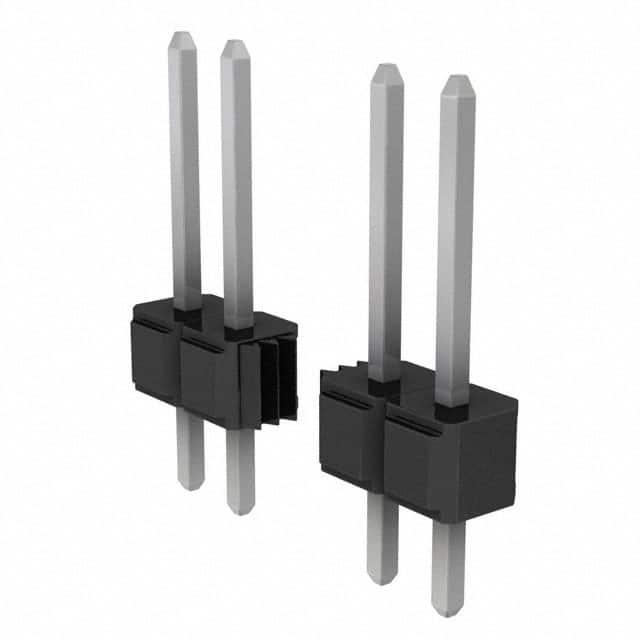

3M 矩形连接器 - 针座 - 公插针 929700-11-07

929700-11-07概述

    3M™ Pin Strip Header 单双排针座连接器技术手册

    1. 产品简介


    3M™ Pin Strip Header 单双排针座连接器是适用于各种电子设备的高可靠性连接解决方案。这种连接器可以用于直角或水平焊接尾端,具有单行和双行两种配置。它的主要功能包括电气信号的传输,广泛应用于通信设备、计算机硬件、消费电子产品等领域。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触镀层:
    - 底层镀镍:50 μ” [1.27 μm]
    - 镀金、镀锡或锡铅镀层(根据订购信息选择)
    - 电气特性:
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 109 Ω (500 VDC)
    - 耐电压:1500 VRMS(海平面)
    - 环境适应性:
    - 温度范围:-40°C 至 +105°C
    - 加工等级:260°C(仅PCT部分)(PBT绝缘体版本),最大绝缘体温度为191°C(仅焊波过程)
    - 湿度敏感等级: 按J-STD-020C标准为PCT部分,级别1
    - 安全认证: UL文件号:E680803

    3. 产品特点和优势


    - 堆叠能力:可以实现多层堆叠
    - 镀层选项:提供金、哑光锡、锡铅等多种镀层选项
    - 高耐温塑料:适合波峰焊或红外焊接
    - 焊接支架:便于波峰焊接
    - 板载引脚保持功能选项:可提高装配可靠性

    4. 应用案例和使用建议


    该连接器广泛应用于需要高性能、高可靠性的电气连接场合,如数据中心、电信基站、工业控制设备等。对于具体的应用,建议在设计阶段考虑引脚长度、数量及堆叠层数的选择,以满足不同应用场景的需求。

    5. 兼容性和支持


    该连接器的设计使其可以方便地与标准印刷电路板相兼容。3M公司提供技术支持和售后服务,确保客户能够顺利采购和使用这些产品。

    6. 常见问题与解决方案


    - 问题1: 引脚弯曲或损坏
    - 解决方案: 在焊接前检查引脚是否有损伤,并适当调整焊接设备的设置以减少损伤。
    - 问题2: 插入力过大
    - 解决方案: 确保插头和插座匹配良好,必要时更换新的插头或插座组件。

    7. 总结和推荐


    3M™ Pin Strip Header 连接器以其高可靠性、多样化的镀层选项和良好的环境适应性,在多种应用场景中表现出色。特别是在高温环境下具有优异的性能表现,推荐在要求较高的工业及商业环境中使用。对于需要高密度电气连接的设备,该产品无疑是一个理想的选择。

929700-11-07参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接 锡铅
针脚数 7pin
颜色 黑色
防护等级 -
额定电流 2.5A
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

929700-11-07厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929700-11-07数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929700-11-07 929700-11-07数据手册

929700-11-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 0.3122 ¥ 2.6006
225+ $ 0.2899 ¥ 2.4149
450+ $ 0.2721 ¥ 2.2663
库存: 2057
起订量: 193 增量: 1
交货地:
最小起订量为:45
合计: ¥ 117.02
