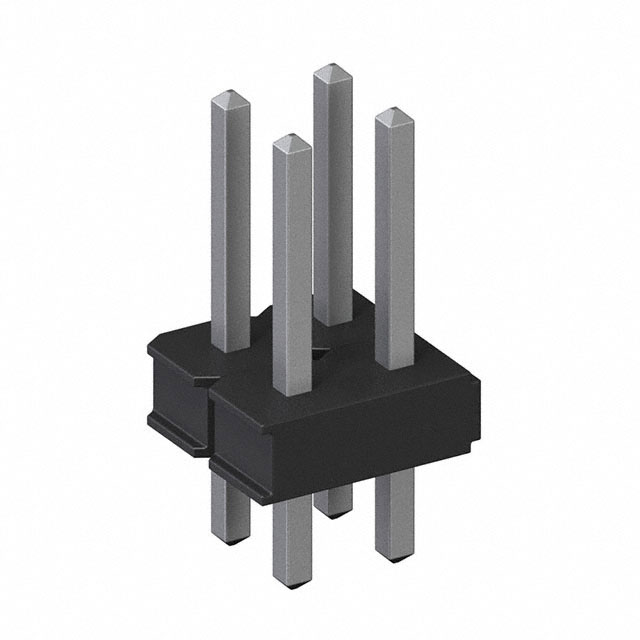

929836-01-02

厂牌: 3M
产品描述: 4pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 3M156447-04-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929836-01-02

929836-01-02概述

    3M™ Pin Strip Header 单双排焊线插座技术手册

    1. 产品简介


    3M™ Pin Strip Header 单双排焊线插座 是一种用于连接器领域的高品质电子元件。这些插座主要用于电路板上的焊接连接,可实现直角或直立的焊接方式。该产品提供多种选择,包括单排和双排配置,以及不同长度的焊线尾部,适用于不同的应用场景。该插座广泛应用于电信、工业自动化、汽车电子和医疗设备等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀选项:金、哑光锡、锡铅合金
    - 电镀底层:50 微英寸镍
    - 电气特性:
    - 电流额定值:2.5A
    - 绝缘电阻:> 5 × 10^9 欧姆(500V 直流电压下)
    - 耐压值:1500 VRMS(海平面)
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:仅 PCT 部件为 260°C(符合 J-STD-020C 标准)
    - 最大绝缘温度:191°C(仅限波峰焊接工艺)
    - 潮湿敏感度等级:1 级(符合 J-STD-020C 标准)

    3. 产品特点和优势


    3M™ Pin Strip Header 单双排焊线插座 的主要优势包括:
    - 堆叠能力:可以方便地堆叠使用,提高系统的集成度。
    - 多样的电镀选项:提供了金、哑光锡和锡铅合金三种电镀选项,满足不同的应用需求。
    - 高耐温塑料:采用高温塑料,支持波峰焊接或红外焊接工艺。
    - 焊脚支撑:设有焊脚支撑,适合波峰焊接。
    - 板上引脚固定功能选项:提供引脚固定功能,增强可靠性。

    4. 应用案例和使用建议


    - 应用案例:该产品常用于电信设备、工业控制系统和汽车电子系统中,用于实现高效稳定的电气连接。
    - 使用建议:
    - 确保插针长度适配电路板孔径,避免孔径过小导致插针难以插入。
    - 选用合适的电镀选项以适应具体的应用环境和工艺要求。
    - 注意正确的焊接温度和时间,以确保焊接质量。

    5. 兼容性和支持


    - 兼容性:该产品可以与多种电路板和电子设备兼容,适用于各种焊接工艺。
    - 支持和服务:制造商提供了详细的订购和安装指南,可通过电话和技术文档获取进一步的技术支持。

    6. 常见问题与解决方案


    - Q1: 插针固定功能失效怎么办?
    - A1: 检查是否选择了合适的 "9R9" 订单编号来启用引脚固定功能。
    - Q2: 插座焊接时温度过高导致损坏怎么办?
    - A2: 确保焊接温度不超过 260°C,并遵循制造商的焊接工艺规范。
    - Q3: 如何确定正确的电镀选项?
    - A3: 根据应用的具体要求和工艺环境,选择金、哑光锡或锡铅合金电镀。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 单双排焊线插座是一款高品质、多功能且易于使用的电子连接器,非常适合需要稳定可靠电气连接的应用场景。我们强烈推荐该产品用于需要高可靠性的电信、工业自动化、汽车电子和医疗设备领域。

929836-01-02参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
类型 Header,Push-Pull
颜色 黑色
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
