929834-03-36-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 5.08μm 锡 黑色 通孔安装 91.4mm*2.92mm*2.92mm
供应商型号: 3387592
供应商: element14
标准整包数: 1

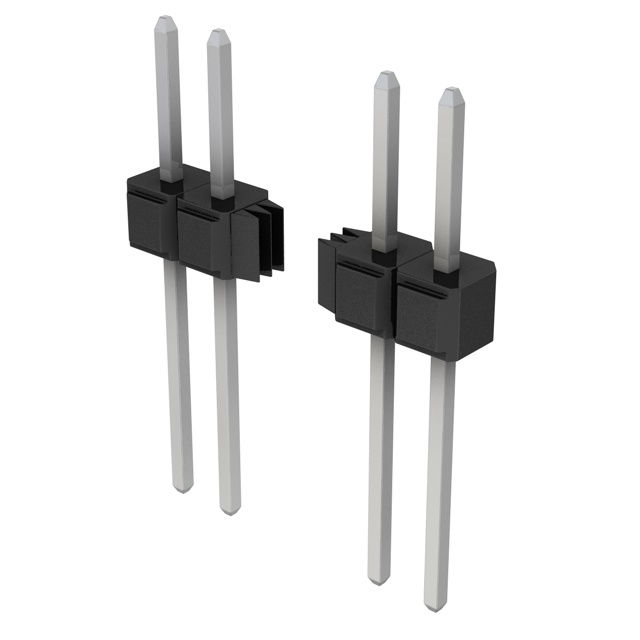

3M 矩形连接器 - 针座 - 公插针 929834-03-36-RK

929834-03-36-RK概述

    3M™ Pin Strip Header Single and Dual Row 929 系列电子元器件技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是一种高可靠性、多功能的连接器系统,适用于各种电子设备和电路板之间进行电连接。此系列采用单行和双行设计,具有直角和直插两种类型,适用于焊接尾部结构。这些连接器主要应用于通信设备、计算机硬件、工业控制系统等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、磨砂锡、锡铅
    - 耐热性:最高温度 191°C(适用于波峰焊)
    - 焊盘间距:0.100 英寸(2.54 mm)
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC 下)
    - 耐电压:1500 VRMS(海平面条件下)
    - 工作温度范围:-40°C 至 +105°C
    - 过程耐温:PCT 部件 260°C(J-STD-020C 标准)

    3. 产品特点和优势


    - 堆叠能力:可通过堆叠增加通道数量,适用于多种复杂连接需求。
    - 多种镀层选择:提供金、磨砂锡、锡铅三种镀层,以适应不同的应用场景。
    - 高温塑料:采用 PCT 材料,适合波峰焊和红外焊接,提升产品耐用性和稳定性。
    - 焊盘间隔支撑:确保焊接过程中保持良好稳定性。
    - 可选的板针固定功能:提高连接可靠性,降低脱落风险。
    - 合规性:符合欧盟 RoHS 和中国 RoHS 标准,保障环保和安全。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于计算机、服务器、工业控制面板和网络设备中,为各类电子设备提供可靠的电连接。
    - 使用建议:建议在焊接过程中严格按照推荐孔径模式进行打孔,避免因打孔不当导致的接触不良。对于双行部件,不推荐切割成较短长度使用。

    5. 兼容性和支持


    - 兼容性:适用于多种标准电路板,易于与其他电子元件和设备集成。
    - 支持服务:3M 提供详尽的技术支持和售后服务,包括技术支持热线、在线资源和技术文档下载等。

    6. 常见问题与解决方案


    - 问题 1:焊接时出现虚焊。
    - 解决方案:检查孔径尺寸是否符合推荐规格,确认焊接温度和时间设置是否正确。

    - 问题 2:接触不良。
    - 解决方案:确保焊接部位清洁无污物,检查是否有足够的焊接点覆盖。
    - 问题 3:部件损坏。
    - 解决方案:根据损坏情况进行更换或维修,如有疑问请咨询技术支持团队。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 929 系列是一款具备高性能和可靠性的连接器系统,适合多种复杂应用场景。其丰富的镀层选择和高兼容性使其成为市场上极具竞争力的产品。强烈推荐在对可靠性要求高的电子设备中使用该系列产品。

929834-03-36-RK参数

参数
触头镀层 - 配接
额定电流 2.5A
针脚数 36pin
间距-配接 2.54mm
防护等级 -
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 5.08μm
排数 1
长*宽*高 91.4mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-03-36-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-03-36-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-03-36-RK 929834-03-36-RK数据手册

929834-03-36-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
