929667-04-01-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 2pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929667-04-01-I
供应商: 国内现货
标准整包数: 1

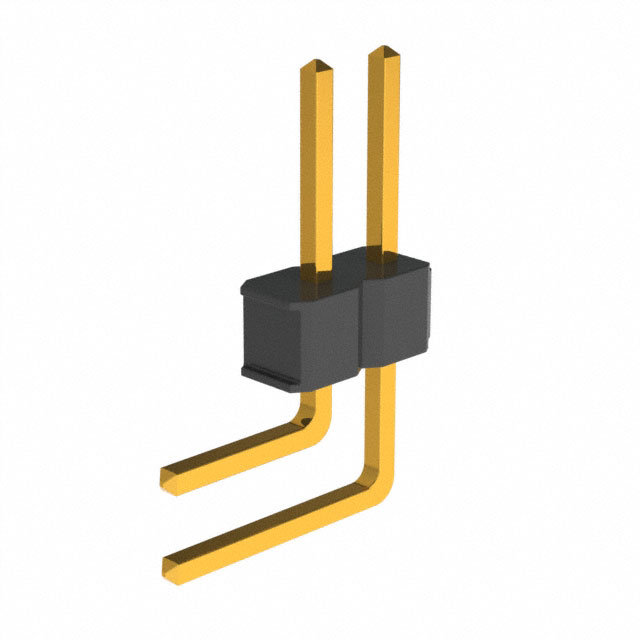

3M 矩形连接器 - 针座 - 公插针 929667-04-01-I

929667-04-01-I概述

    3M™ Pin Strip Header Single and Dual Row Technical Overview

    1. 产品简介


    3M™ Pin Strip Header单列和双列插针排是一种广泛应用于连接解决方案的产品,适用于各种工业和消费电子产品。该产品以其高可靠性和多功能性而著称,能够在多种环境条件下稳定运行。这些插针头可用于直角和直立式连接,具有金、哑光锡或锡铅合金镀层等多种选项,以适应不同的应用需求。

    2. 技术参数


    - 物理参数
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触参数
    - 材料:铜合金
    - 镀层:底部镀镍50微米[1.27微米]
    - 擦拭区和焊尾:镀金、哑光锡、锡铅合金选项
    - 电气参数
    - 电流承载能力:2.5A
    - 绝缘电阻:在500V DC下大于5×10^9欧姆
    - 耐电压:海平面1500VRMS
    - 环境参数
    - 温度范围:-40°C至+105°C
    - 工艺温度:仅PCT部件最高可达260°C(J-STD-020C标准),PBT绝缘版本最高可达191°C(仅波峰焊接工艺)
    - 潮湿敏感度等级:PCT部件为1级(J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠功能:允许多个连接器堆叠使用,增加设计灵活性。
    - 镀层选择:提供金、哑光锡和锡铅合金三种镀层选项,满足不同应用场景的需求。
    - 高耐温塑料:用于波峰或红外焊接,提高生产效率。
    - 防焊高点:适用于波峰焊接。
    - 板上插针保持功能:增强插针在电路板上的稳定性。
    - 化学合规信息:符合RoHS标准,确保环保要求。

    4. 应用案例和使用建议


    - 应用案例:常用于通信设备、医疗设备、工业自动化和消费电子产品中。
    - 使用建议:
    - 在设计时需考虑波峰焊接的工艺温度,特别是对于PCT材料,最高温度可达260°C。
    - 确保孔径和公差尺寸符合规范,以保证良好的接触和耐用性。
    - 选择合适的镀层材料,根据应用环境的要求进行选择。

    5. 兼容性和支持


    - 兼容性:该产品可以与其他3M或标准电子元器件兼容,简化集成过程。
    - 支持和维护:提供详细的技术文档和客户支持,确保用户能够正确安装和使用产品。如有问题,可联系技术支持获取帮助。

    6. 常见问题与解决方案


    - Q: 产品使用过程中出现接触不良现象?
    - A: 检查插针和孔的公差尺寸是否符合标准,确保清洁且无氧化层。
    - Q: 波峰焊接后插针弯曲?
    - A: 使用专用工具固定插针,避免焊接过程中受到外力。
    - Q: 如何选择合适的镀层材料?
    - A: 根据应用场景的不同,选择适当的镀层材料,例如,在潮湿环境下使用金镀层。

    7. 总结和推荐


    3M™ Pin Strip Header 单列和双列插针排是一款高性能的连接器产品,具有可靠的电气性能和广泛的温度适应能力。其多种镀层选项和堆叠功能使其成为众多应用的理想选择。我们强烈推荐在需要高可靠性的场合中使用这款产品,如通信设备、医疗设备等。通过遵循使用建议和选择合适的镀层材料,可以确保产品的长期稳定运行和高效使用。

929667-04-01-I参数

参数
类型 Header,Push-Pull
排数 2
额定电流 2.5A
针脚数 2pin
间距-配接 2.54mm
颜色 黑色
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-04-01-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-04-01-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-04-01-I 929667-04-01-I数据手册

929667-04-01-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
