929710-10-36

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm*5.46mm*5.46mm
供应商型号: Q-929710-10-36
供应商: 期货订购
标准整包数: 300
3M 矩形连接器 - 针座 - 公插针 929710-10-36

929710-10-36概述

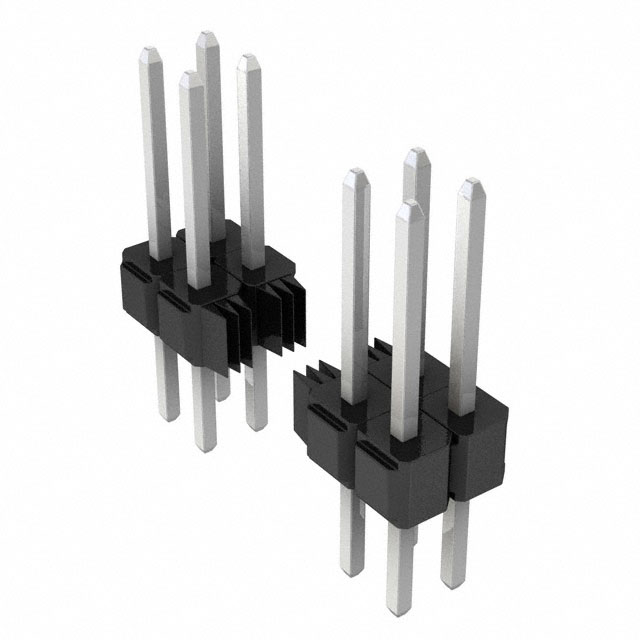

    3M™ Pin Strip Header Single and Dual Row 929 Series

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 929系列是一种广泛应用于电子设备连接解决方案的产品。它提供了多种配置选项,如单行和双行排列,直角和直立安装,以及焊接尾端等多种类型。这些引脚条主要用于电路板之间的互连,具有高可靠性、易于组装和良好的电气性能等特点。

    2. 技术参数


    - 材料:绝缘体采用玻璃填充聚酯(PBT)或高温聚酯(PCT),颜色为黑色。
    - 接触材料:铜合金。
    - 电镀:底层为50 µ” [1.27 µm] 镍,焊接区域和焊尾选项有金、亮锡和铅锡三种电镀选择。
    - 电气参数:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压:1500 VRMS @ 海平面
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 加工等级:PCT部件最高为260°C(根据J-STD-020C标准)

    3. 产品特点和优势


    - 可堆叠:适用于需要多层连接的应用。
    - 电镀选择:提供金、亮锡和铅锡三种电镀方式,增加了灵活性。
    - 高温塑料:适合波峰焊和红外线焊接工艺。
    - 焊脚间距:确保良好的焊接质量。
    - 板针保持功能:增强机械稳定性。
    - RoHS合规性:符合欧洲和其他地区关于有害物质限制的要求。

    4. 应用案例和使用建议


    - 适用场景:工业控制设备、通信设备、医疗设备等领域。
    - 使用建议:为了确保最佳性能,建议在焊接时使用适当的焊接温度,以避免损坏部件。

    5. 兼容性和支持


    - 兼容性:该产品与大多数主流电子设备和组件兼容。
    - 支持:厂商提供全面的技术支持,包括销售和技术咨询。

    6. 常见问题与解决方案


    - Q:如何确认正确的焊接温度?
    - A:根据产品手册,推荐的焊接温度为260°C。应遵循此建议进行焊接,以确保焊接质量和部件寿命。

    - Q:如果需要更高的电流承载能力,该如何选择产品?
    - A:可以考虑使用更大尺寸的引脚或者更粗的线材,具体应参考产品手册或与供应商联系以获取更多信息。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header Single and Dual Row 929系列在可靠性、兼容性和电气性能方面表现出色。推荐在需要高可靠性连接的场合使用,特别是在工业自动化和通信领域。通过提供广泛的配置选项和良好的技术支持,该系列产品能够满足不同客户的需求。

929710-10-36参数

参数
针脚数 72pin
间距-配接 2.54mm
额定电流 2.5A
排数 2
触头镀层厚度 - 配接 2.54μm
防护等级 -
类型 Header,Push-Pull
颜色 黑色
触头镀层 - 配接 锡铅
长*宽*高 91.4mm*5.46mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-10-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-10-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-10-36 929710-10-36数据手册

929710-10-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
