1SD26-3120-00C-200

厂牌: 3M
产品描述: D-Subminiature,D-Subminiature to D-Subminiature 金
供应商型号: 3M155828-ND
供应商: Digi-Key
标准整包数: 1
3M D-Sub/D形连接器 - 并口 1SD26-3120-00C-200

1SD26-3120-00C-200概述

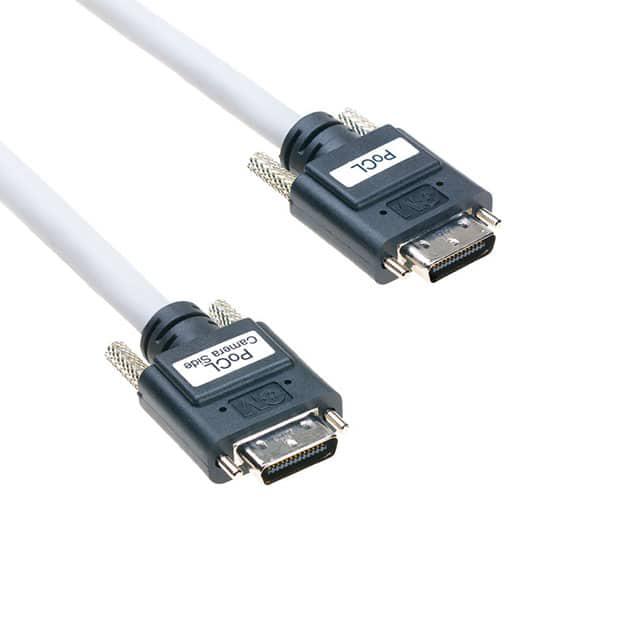

    3M™ Shrunk Delta Ribbon (SDR) Cable Assembly

    产品简介


    3M™ Shrunk Delta Ribbon (SDR) Cable Assembly 是一款专为数字相机应用设计的电缆组件,尤其适用于符合 Power over Camera Link® (PoCL) 标准的应用。它通过连接到Mini-Camera Link风格(SDR)I/O端口来实现信号和电源的同时传输。这款电缆组件提供了多种安装方式(直角和直角出口),使得它能够灵活地适应各种设备配置。

    技术参数


    - 物理规格:
    - 接触镀层:最小30 μ" (0.76 μm) 金镀层,下镀100 μ" (2.54 μm) 镍
    - 外壳过模:黑色PVC材料
    - 线缆:灰色或黑色PVC材质,耐燃等级为AWM VW-1
    - 电气规格:
    - 电压等级:30 V
    - 电流等级:0.5 A
    - 绝缘电阻:> 1 x 10^8 Ω @ 100 VDC
    - 耐压:125 VAC (RMS) 1分钟
    - 差分阻抗:100 ± 10 Ω
    - 导线尺寸:28 AWG绞合线
    - 时滞(同一对内):最大50 ps/m
    - 通道偏斜(每芯片通道偏斜):最大100 ps/m,对于1SD26-R1XX-00C-XXX型号最大为50 ps/m
    - 环境规格:
    - 温度范围:0°C 到 +70°C

    产品特点和优势


    - 多功能性:可以同时传输信号和电源,特别适合PoCL应用。
    - 可靠性:采用Ribbon型接触结构,确保可靠、重复的连接。
    - 抗电磁干扰:整个电缆束用箔和编织屏蔽,提供额外的信号保护。
    - 安全认证:产品符合欧洲RoHS标准和中国RoHS标准,适用于国际市场。

    应用案例和使用建议


    - 应用场景:该电缆组件适用于数字相机、机器视觉系统和工业自动化等领域。例如,在智能工厂环境中,这款电缆可以帮助将相机的图像数据和电源一并传输到控制中心。
    - 使用建议:根据不同的应用场景选择合适的电缆长度。例如,如果需要灵活布线,建议选择柔性电缆;如果空间受限,则可以选择标准长度的电缆。此外,安装时注意保持电缆束的整齐排列以减少干扰。

    兼容性和支持


    - 兼容性:该电缆组件与Mini-Camera Link风格的I/O端口兼容,可用于各种符合PoCL标准的相机和帧抓取器。
    - 支持和服务:3M公司提供技术咨询、销售和订购服务。如需更多帮助,请拨打指定的客服热线。

    常见问题与解决方案


    - 问题1:安装过程中出现连接不良
    - 解决方案:检查电缆插头是否正确插入,确保所有的锁紧螺丝都已拧紧。
    - 问题2:信号传输不稳定
    - 解决方案:检查电缆是否有明显的折损或弯曲,避免电缆过度弯曲。同时确认终端设备是否正确接地。
    - 问题3:电源传输不足
    - 解决方案:检查电缆的电气规格是否满足设备要求,确保电源供应稳定且适当。

    总结和推荐


    3M™ Shrunk Delta Ribbon (SDR) Cable Assembly 是一款高可靠性、多功能性的电缆组件,特别适合于PoCL应用。其独特的设计和优质的材料使其在市场上具有很高的竞争力。无论是在智能工厂还是其他工业应用中,这款电缆组件都是值得信赖的选择。推荐用于需要高效、可靠信号和电源传输的应用场合。

1SD26-3120-00C-200参数

参数
触头镀层
针脚数 -
触头镀层厚度 -
类型 D-Subminiature,D-Subminiature to D-Subminiature
端接 -
排数 -
6.56' (2.00m)
零件状态 在售
包装方式 散装
