929665-09-10-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 20pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156313-20-ND
供应商: Digi-Key
标准整包数: 1

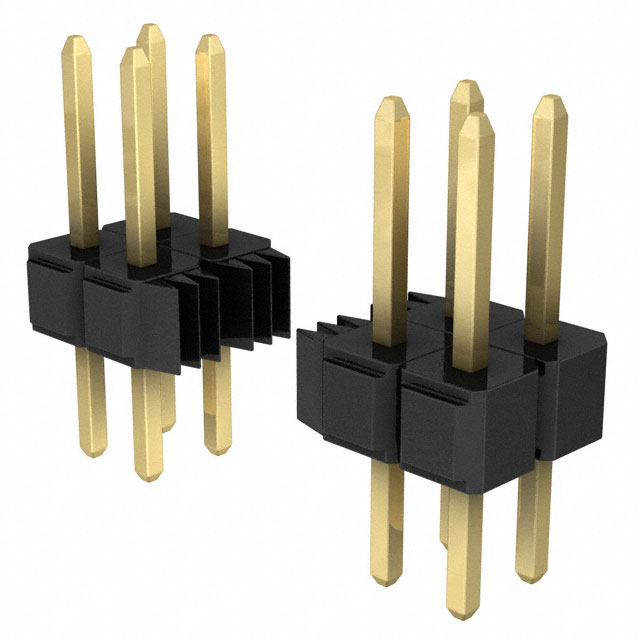

3M 矩形连接器 - 针座 - 公插针 929665-09-10-I

929665-09-10-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一款用于电子设备连接的高性能电子元器件。它具有直角和直插两种安装方式,可选镀金、镀锡铅或缎面锡等表面处理工艺。该产品适用于多种工业和消费电子产品,广泛应用于自动化控制、通信设备、计算机及周边设备等领域。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 底镀层:50 微英寸镍
    - 擦拭区和焊接尾部:镀金、镀锡铅或缎面锡
    - 电流承载能力: 2.5 安培
    - 绝缘电阻: 大于 5×10^9 欧姆 (500 伏直流)
    - 耐压能力: 海拔下 1500 伏交流
    - 温度范围: -40°C 至 +105°C
    - 过程耐受性: 最大耐受温度为 260°C(J-STD-020C 标准)

    产品特点和优势


    1. 堆叠兼容性: 支持堆叠使用,增加了设计灵活性。
    2. 多种表面处理选项: 三种不同的镀层选择(镀金、缎面锡、镀锡铅),满足不同应用场景需求。
    3. 高温塑料: 高温塑料适用于波峰焊或红外焊接,提高焊接可靠性。
    4. 焊料支架: 专为波峰焊设计,确保焊接过程中元件稳定性。
    5. 板级引脚保持功能: 可选的板级引脚保持功能,增强了机械强度。

    应用案例和使用建议


    - 工业自动化: 在自动化生产线中,该产品能够稳定连接各控制模块,保证设备的可靠运行。
    - 通信设备: 适用于通信基站,连接天线和其他组件,提供可靠的信号传输。
    - 计算设备: 适用于笔记本电脑和服务器等计算设备内部的连接,提高系统稳定性。
    使用建议:
    - 在高湿度环境中使用时,需要考虑增加防护措施。
    - 堆叠使用时,确保每层间的连接稳固,避免信号干扰。
    - 定期检查焊接区域,确保无裂纹或损坏。

    兼容性和支持


    该产品与大多数标准电子设备兼容,支持多种表面处理选项,适用于不同类型的焊接工艺。3M 提供全面的技术支持和售后保障,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - Q: 焊接过程中元件松动怎么办?
    - A: 使用板级引脚保持功能,增强机械强度。
    - Q: 如何避免焊接后接触不良?
    - A: 确保焊接前清洁接触表面,使用合适的焊接温度和时间。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row 在工业和消费电子领域表现出色,凭借其优秀的电气特性和广泛的适用性,是市场上一款非常值得推荐的产品。无论是自动化控制还是通信设备,都能提供稳定可靠的连接。强烈推荐在相关项目中采用此产品。

929665-09-10-I参数

参数
额定电流 2.5A
触头镀层 - 配接
防护等级 -
颜色 黑色
针脚数 20pin
类型 Header,Push-Pull
排数 2
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-09-10-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-09-10-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-09-10-I 929665-09-10-I数据手册

929665-09-10-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0652 ¥ 42.8009
10+ $ 4.4304 ¥ 37.0769
100+ $ 3.9032 ¥ 32.6651
500+ $ 3.3177 ¥ 27.7654
1000+ $ 2.8298 ¥ 23.6822
库存: 169
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.8
直接购买
加入购物车
