929838-04-14

厂牌: 3M
产品描述: 接头 2.54mm 2 28pin 2.5A 2.54μm 铅,锡 黑色 通孔安装
供应商型号: 929838-04-14
供应商: 国内现货
标准整包数: 1

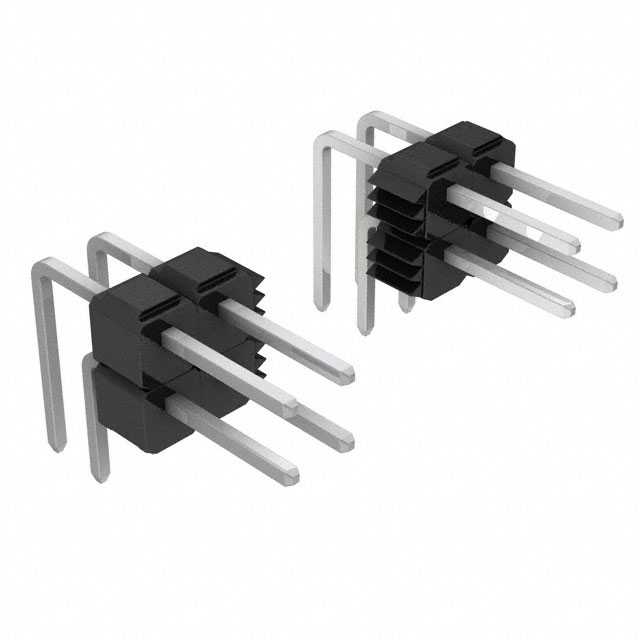

3M 矩形连接器 - 针座 - 公插针 929838-04-14

929838-04-14概述

    # 3M™ Pin Strip Header 929 系列产品技术手册

    产品简介


    3M™ Pin Strip Header 单排和双排系列产品是一款高性能电子连接器,适用于多种工业及消费电子领域。此系列连接器提供直角和直插两种尾部设计,支持金、光亮锡和锡铅合金等多种镀层选择。产品广泛应用于需要高可靠性连接的场合,如通信设备、计算机外围设备、医疗仪器及工业自动化系统等。
    主要功能:
    - 高可靠连接:通过堆叠设计和精密孔径匹配实现稳定连接。
    - 多样化镀层选项:适应不同的焊接工艺需求。
    - 环境适应性强:能够承受高温焊接和严苛的工作环境。
    应用领域:
    - 计算机和服务器设备。
    - 医疗监控设备。
    - 工业控制与自动化系统。
    - 通信网络设备。

    技术参数


    | 参数类别 | 具体指标 |

    | 绝缘材料 | 玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或耐热聚对苯二甲酸环己烷二亚甲基二醇酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 电镀镍(50 µ” [1.27 µm]),选择性镀金、光亮锡、锡铅合金 |
    | 电流承载能力 | 每针 2.5 安培 |
    | 绝缘电阻 | > 5 × 10⁹ 欧姆 @ 500 VDC |
    | 耐压水平 | 海平面条件下 1500 VRMS |
    | 温度范围 | -40°C 至 +105°C |
    | 焊接工艺限制 | 最大焊接温度 260°C(仅 PCT 部分) |
    | 防潮敏感度等级 | J-STD-020C Level 1 |
    | 相关认证编号 | UL File No. E680803 |

    产品特点和优势


    1. 模块化设计:支持堆叠式安装,灵活适应各种电路板布局需求。
    2. 多镀层选项:可根据不同应用场景选择合适的镀层,确保最佳电气性能。
    3. 高耐热性:PCT 材质提供更高的热稳定性,适合波峰焊或回流焊工艺。
    4. 机械强度优异:板端锁扣设计提供额外的接触针保持力。
    5. 绿色环保:符合中国 RoHS 和欧盟 RoHS 标准,无有害物质超标风险。

    应用案例和使用建议


    应用案例:
    - 在服务器背板上实现高速信号传输时,利用此连接器的堆叠特性可以有效减少布线复杂度并提升系统可靠性。
    - 医疗监护仪内部组件间的低频信号接口采用该系列连接器可满足严格的 EMC(电磁兼容性)要求。
    使用建议:
    - 根据实际应用需求选择合适的尾部长度(Straight 或 Right Angle)和镀层类型。
    - 确保 PCB 孔径严格遵循推荐的公差范围以避免装配误差。
    - 如需长期暴露于高温环境,优先选用耐热性能更优的 PCT 材质部件。

    兼容性和支持


    兼容性:
    - 支持与市面上主流的同规格连接器相互配合使用。
    - 与标准焊接设备良好兼容,适用于传统波峰焊和现代 SMT 工艺。
    售后服务和支持:
    - 通过 3M 官方技术支持热线获取专业的售前咨询和技术指导。
    - 提供长达 90 天的产品保修服务,确保用户无忧购买。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中出现接触不良现象 | 确认孔径尺寸是否符合要求,并检查是否有氧化或污垢覆盖接触针表面 |
    | 连接器过热导致熔化 | 检查焊接温度是否超出规定范围,并考虑更换耐热性能更好的材质 |
    | 焊接完成后部分针脚未能牢固固定 | 确认 PCB 上的孔径位置精确无误,并检查是否有变形情况 |

    总结和推荐


    3M™ Pin Strip Header 929 系列连接器凭借其卓越的设计理念和优异的电气性能,在多个行业中展现了强大的竞争力。无论是从可靠性还是适用性来看,这款产品都堪称行业标杆。强烈推荐给需要高性能连接解决方案的专业人士和企业用户。
    推荐指数:★★★★★

929838-04-14参数

参数
防护等级 -
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 铅,锡
针脚数 28pin
额定电流 2.5A
类型 接头
间距-配接 2.54mm
颜色 黑色
排数 2
安装方式 通孔安装
零件状态 在售

929838-04-14厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-04-14数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-04-14 929838-04-14数据手册

929838-04-14封装设计

查看详情并下载
Symbol
Footprint
3D Model
