929836-03-04

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 3M156449-08-ND
供应商: Digi-Key
标准整包数: 1

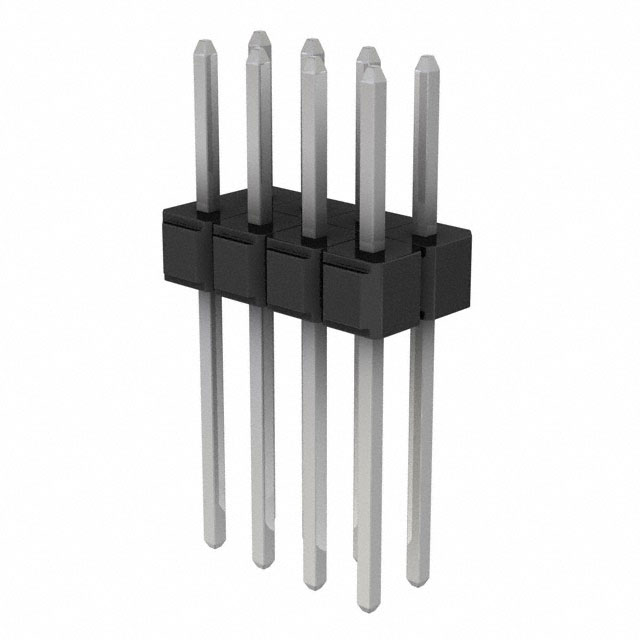

3M 矩形连接器 - 针座 - 公插针 929836-03-04

929836-03-04概述

    3M™ Pin Strip Header Single and Dual Row: 929 Series 技术手册解析

    产品简介


    3M公司(http://www.3m.com/interconnects/)的3M™ Pin Strip Header Single and Dual Row 929系列是一款连接器产品,主要应用于电子产品和电路板设计中。该系列产品包括单排和双排两种配置,支持直角和水平焊尾选项,适用多种焊接工艺,如波峰焊和红外线焊接。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚对苯二甲酸丁酯(PBT)或高温聚对苯二甲酸(PCT)
    - 阻燃等级:UL 94V-0级
    - 颜色:黑色
    - 接触材料:铜合金
    - 涂层选项:金、镀锡、锡铅合金
    - 孔间距:0.1英寸(2.54毫米)
    - 芯片长度:0.235英寸/0.318英寸(5.97厘米/8.08厘米)
    - 焊接脚长度:0.100至0.910英寸(2.54至23.11毫米)
    - 电气特性:
    - 电流额定值:2.5安培
    - 绝缘电阻:> 5×10^9 欧姆 @ 500 VDC
    - 耐电压:1500 VRMS(海平面)
    - 环境特性:
    - 温度范围:-40°C至+105°C
    - 过程温度:260°C(仅适用于PCT部件)
    - 含湿敏感度级别:1级(仅适用于PCT部件)

    产品特点和优势


    - 可堆叠性:该产品支持多种排列方式,适用于需要复杂电路布局的应用。
    - 多功能涂层选项:提供镀金、镀锡和锡铅合金等多种选项,以适应不同应用场景。
    - 高耐热塑料:适合波峰焊和红外线焊接工艺。
    - 高接触可靠性:提供销钉固定功能,确保在恶劣环境中也能保持良好的电接触。
    - 环境友好:符合RoHS标准,降低环境污染风险。

    应用案例和使用建议


    - 应用案例:常用于计算机主板、工业控制设备、通信设备等。
    - 使用建议:
    - 在安装过程中要注意孔位的精确度,确保焊接质量。
    - 选择合适的涂层选项以满足特定应用的需求。
    - 注意焊接过程中的温度控制,避免过高的焊接温度对绝缘材料造成损害。

    兼容性和支持


    - 本产品可以与市面上多种标准PCB进行配合使用,具有良好的兼容性。
    - 3M公司提供技术支持服务和产品保修政策,具体条款请参阅技术手册中的“Warranty”部分。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊。
    - 解决办法:确保焊接脚与焊盘完全贴合,并在适当的温度下进行焊接。

    - 问题2:长时间使用后,连接松动。
    - 解决办法:检查是否有足够的销钉固定功能,必要时更换带有固定功能的版本。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row 929系列是一款高性能、可靠且灵活的连接器产品,适用于广泛的工业和消费电子产品。凭借其出色的电气性能和环境适应性,非常适合对连接器质量和稳定性要求较高的应用场景。强烈推荐使用本产品来提高电路设计的可靠性和效率。
    如果您有任何进一步的技术疑问或订购需求,可以通过电话800-225-5373或访问网站http://www.3m.com/interconnects/联系3M公司获取更多帮助和支持。

929836-03-04参数

参数
防护等级 -
触头镀层 - 配接 锡铅
颜色 黑色
间距-配接 2.54mm
类型 Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
针脚数 8pin
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-03-04厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-03-04数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-03-04 929836-03-04数据手册

929836-03-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.058 ¥ 8.9401
10+ $ 0.8381 ¥ 7.0818
100+ $ 0.7249 ¥ 6.0663
500+ $ 0.5931 ¥ 4.9634
1000+ $ 0.5272 ¥ 4.4119
5000+ $ 0.4613 ¥ 3.8603
10000+ $ 0.4382 ¥ 3.6674
库存: 163
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.94
