14B26-SZ3B-500-03C

厂牌: 3M
产品描述: SCSI,SCSI to SCSI 金
供应商型号: MCA123-5-ND
供应商: Digi-Key
标准整包数: 1

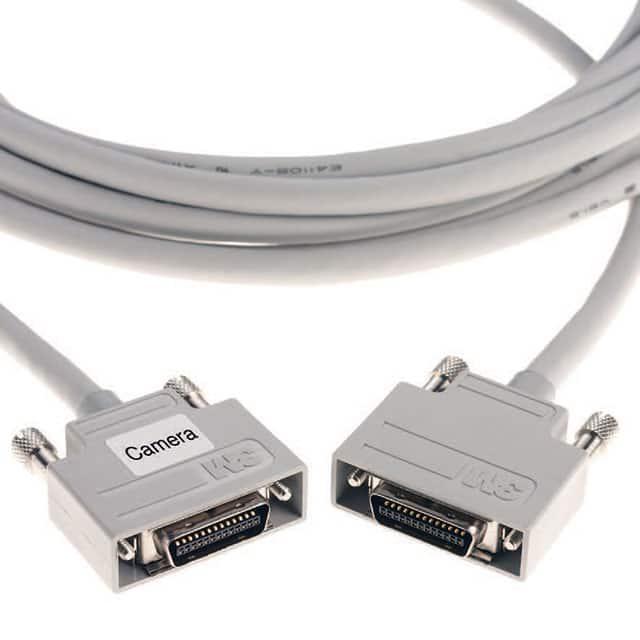

3M D-Sub/D形连接器 - 并口 14B26-SZ3B-500-03C

14B26-SZ3B-500-03C概述

    3M™ Mini D Ribbon (MDR) Cable Assembly

    产品简介


    3M™ Mini D Ribbon (MDR) Cable Assembly 是一种专为数字相机设计的电缆组件,具有26个位置,适用于机器视觉相机到帧抓取器之间的通信。其主要特点是采用了小尺寸的设计,能够在无需全CameraLink配置的情况下提供高效的信号传输。这些电缆组件在多种高要求的应用场景中展现出卓越的性能,尤其是在需要稳定、可靠信号传输的环境中。

    技术参数


    以下是该产品的关键技术规格:
    - 连接器镀层:最小金镀层厚度为30微英寸(0.76微米)。
    - 壳体材质:聚酯弹性体,颜色为灰色。
    - 线缆:颜色为灰色,护套材料为聚氯乙烯(PVC),达到AWM VW-1阻燃标准。
    - 电气特性:
    - 电压等级:30V
    - 电流等级:1A
    - 绝缘电阻:≥1 x 10^8 欧姆 @ 100 VDC
    - 耐压测试:350 VRMS持续1分钟
    - 双绞屏蔽对特性:
    - 特性阻抗:100 ± 10 欧姆
    - 导线尺寸:28 AWG多股导线
    - 时延:
    - 线对内部时延:≤50 ps/m
    - 通道间时延:≤100 ps/m
    - 工作环境温度范围:-20°C 至 +75°C
    - 认证信息:UL文件号E869823

    产品特点和优势


    3M™ Mini D Ribbon (MDR) Cable Assembly 的独特之处在于:
    - 高密度Mini D型插头(26位),能够轻松连接到流行的3M MDR 26位插座。
    - 整体线缆采用三重屏蔽,每组导线均有排水线,确保信号完整性。
    - 强大的机械固定方式(拇指螺钉锁紧机制)提高了连接的可靠性。
    - EMI屏蔽接合壳体进一步增强了电磁干扰防护能力。

    应用案例和使用建议


    此电缆组件广泛应用于工业视觉系统、医疗成像设备和其他需要高速信号传输的场合。在选择具体长度时,建议根据实际应用需求来选择最合适的电缆长度,以避免不必要的浪费和性能损失。例如,在机架安装的场景中,可以选择较长的电缆长度,以满足远距离传输的需求。

    兼容性和支持


    该产品可与市面上常见的3M MDR 26位插座完美匹配。此外,制造商提供了详细的订购信息和技术支持,帮助用户选择和安装适合的产品。

    常见问题与解决方案


    以下是一些可能遇到的问题及解决方法:
    - 问题:连接器接触不良。
    - 解决方案:检查并确保所有连接器均按照正确的扭矩拧紧,并清洁连接器接口。
    - 问题:信号传输质量差。
    - 解决方案:检查屏蔽层和接地情况,确认所有屏蔽线均已正确连接。

    总结和推荐


    总体而言,3M™ Mini D Ribbon (MDR) Cable Assembly 是一款高度可靠且适应性强的电缆组件,特别适用于需要高数据传输速率和强电磁干扰防护的应用。它具备良好的性价比和广泛的适用范围,非常推荐在需要高性能信号传输的工业和医疗设备中使用。

14B26-SZ3B-500-03C参数

参数
端接 -
排数 -
触头镀层
针脚数 -
触头镀层厚度 -
类型 SCSI,SCSI to SCSI
16.40' (5.00m)
零件状态 在售
包装方式 袋装
