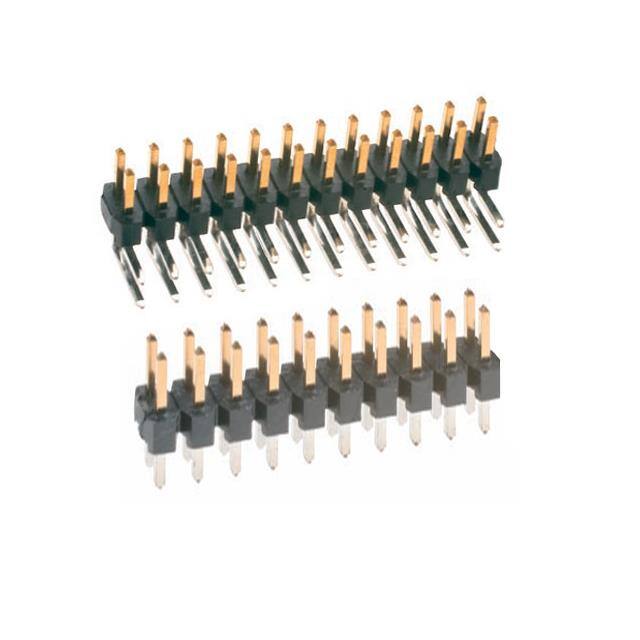

951114-8622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 1 14pin 1A 金 黑色 通孔安装 28mm(长度)*2mm(高度)
供应商型号: 3M156413-14-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 951114-8622-AR

951114-8622-AR概述

    # 3M™ Pin Strip Header 951 系列:技术手册解析

    产品简介


    3M™ Pin Strip Header 951 系列是一种专为高密度电路板设计的连接器系统。这种连接器主要用于需要紧凑安装空间的应用场景,如工业控制、通信设备和消费电子产品。它的直角和垂直焊尾款式适用于不同的安装需求,确保更高的灵活性和适应性。

    技术参数


    - 绝缘材料: 高温热塑塑料
    - 介电强度: 8/9 kV/mm
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 底层电镀: 1.25±2.5 μm 镍
    - 擦洗区: 镀金
    - 焊锡尾区: 1±3 μm 锡
    - 电流额定值: 1 A
    - 绝缘电阻: ≥ 5 x 10^9 Ω @ 100 V DC
    - 耐压: 1000 V DC
    - 过渡电阻: ≤ 20 mΩ
    - 温度范围: -40°C 至 +105°C
    - 处理温度: 最大 260°C (符合 J-STD-020C)
    - 湿度敏感等级: 1 (符合 J-STD-020C)

    产品特点和优势


    3M™ Pin Strip Header 951 系列具备多项独特功能和优势,使其在电子设备中的应用十分广泛。它采用了高温电介质材料,能够承受高温度环境,保证长时间稳定运行。同时,该系列支持回流焊接和波峰焊接工艺,极大提高了安装效率。此外,独特的堆叠功能进一步节省了 PCB(印刷电路板)空间,增加了系统的紧凑性和可靠性。产品还通过了 RoHS 认证,符合环保标准,使其成为市场上极具竞争力的产品。

    应用案例和使用建议


    3M™ Pin Strip Header 951 系列广泛应用于工业控制设备、通信基础设施和消费电子产品中。例如,在工业自动化控制系统中,它能够实现可靠的信号传输,保障系统的稳定运行。对于手持设备,紧凑的设计有助于减小整体尺寸,提升用户体验。
    使用建议
    1. 在进行回流焊接前,请确保 PCB 已预热至 125°C。
    2. 安装时,请确认焊锡量充足,避免虚焊现象。
    3. 维护时,注意清洁焊锡尾区域,保持良好的导电性能。

    兼容性和支持


    3M™ Pin Strip Header 951 系列与多种板载和表面贴装产品兼容,确保了广泛的互操作性。用户可以通过访问 www.3Mconnectors.com 获取详细的技术文档和售后服务信息。3M 公司提供详尽的支持服务,帮助用户解决任何使用过程中遇到的问题。

    常见问题与解决方案


    问题1:如何确定正确的焊接温度?
    - 解决方案: 参考 J-STD-020C 标准,确保焊接温度不超过 260°C。建议使用温度曲线来控制焊接过程,以避免损坏连接器。
    问题2:如何避免虚焊现象?
    - 解决方案: 在焊接前,检查 PCB 表面是否有污渍或残留物。确保焊锡量足够,焊接时保持适当的温度和时间。
    问题3:如何保持连接器的长期稳定性?
    - 解决方案: 定期清洁焊锡尾区域,避免灰尘和杂质积累。建议每季度进行一次维护检查。

    总结和推荐


    综上所述,3M™ Pin Strip Header 951 系列凭借其优异的高温性能、紧凑的尺寸设计以及广泛的兼容性,成为高密度电路板应用的理想选择。尽管价格稍高于其他普通连接器,但其卓越的可靠性和稳定性使其在工业和消费电子领域具有较高的性价比。因此,强烈推荐这一产品用于需要高密度连接和紧凑安装空间的应用场合。

951114-8622-AR参数

参数
防护等级 -
排数 1
间距-配接 2mm
触头镀层厚度 - 配接 -
类型 Header,Push-Pull
针脚数 14pin
额定电流 1A
颜色 黑色
触头镀层 - 配接
长*宽*高 28mm(长度)*2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装
