929834-01-18

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 18pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929834-01-18
供应商: 国内现货
标准整包数: 1

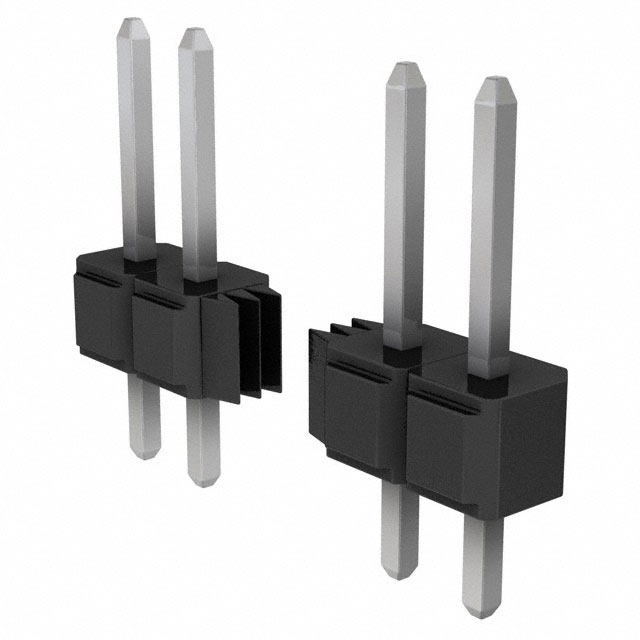

3M 矩形连接器 - 针座 - 公插针 929834-01-18

929834-01-18概述

    3M™ Pin Strip Header Single and Dual Row: Technical Overview

    1. 产品简介


    3M™ Pin Strip Header是一款单排和双排的连接器系列,适用于多种应用场景。其主要功能包括堆叠能力、不同的电镀选项(金、钝化锡或锡铅合金)以及适应各种焊接工艺的能力。此款连接器广泛应用于工业控制、通信设备、消费电子产品等多个领域,提供稳定可靠的电气连接。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 材料:铜合金
    - 电镀:底层镀镍(50微英寸),表面可选金、哑光锡或锡铅合金
    - 电流承载能力:2.5安培
    - 绝缘电阻:大于5×10^9欧姆(500伏直流)
    - 电气特性
    - 工作电压:1500伏交流
    - 环境特性
    - 温度范围:-40°C至+105°C
    - 过程温度:PCT部件最高可达260°C(符合J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠能力:允许通过多个层叠组件进行扩展,以满足复杂电路设计的需求。
    - 多电镀选择:提供金、钝化锡或锡铅合金三种电镀方式,提高产品的耐用性和可靠性。
    - 高耐温材料:PCT材料能够承受高达260°C的焊接过程,确保连接器在恶劣条件下的稳定性。
    - 焊点距离控制:特别设计的焊点距离有助于防止波峰焊接时的焊料溢出。

    4. 应用案例和使用建议


    - 工业控制:在自动化生产线上用于连接各种传感器和执行机构,提供稳定的数据传输和控制信号。
    - 通信设备:在电信基站中用于不同板卡之间的数据传输,确保信号的可靠传递。
    - 消费电子产品:用于智能手机、平板电脑等设备内部组件间的连接,提供紧凑而高效的解决方案。
    使用建议
    - 选择正确的电镀类型:根据具体应用需求选择适合的电镀类型,例如对于高频信号传输应优先选择金电镀。
    - 注意焊接温度:由于PCT材料最高能承受260°C的焊接温度,因此需要确保焊接设备能够满足这一要求。

    5. 兼容性和支持


    - 兼容性:支持直插式和90度角两种安装方式,适用于大多数电路板设计。
    - 技术支持:如需技术支持或订购相关信息,请拨打免费电话800-225-5373,或访问官网获取更多资料。

    6. 常见问题与解决方案


    - Q1: 如何选择合适的尾部长度?
    - A1: 可参考3M提供的尺寸图表,根据实际需求选择合适长度。

    - Q2: 焊接过程中出现虚焊怎么办?
    - A2: 检查焊接设备设置是否正确,必要时更换新的焊接头或调节焊接温度和时间。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header凭借其多功能性、高可靠性和宽广的工作温度范围,在多个行业中都有着广泛的应用前景。如果你正在寻找一款既高效又耐用的连接器产品,这款3M™ Pin Strip Header将是一个值得考虑的选择。

929834-01-18参数

参数
类型 Breakaway,Header,Push-Pull
防护等级 -
间距-配接 2.54mm
针脚数 18pin
触头镀层 - 配接 锡铅
颜色 黑色
额定电流 2.5A
排数 1
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
零件状态 在售
包装方式 散装
