929838-01-17

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 34pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-01-17
供应商: 国内现货
标准整包数: 1

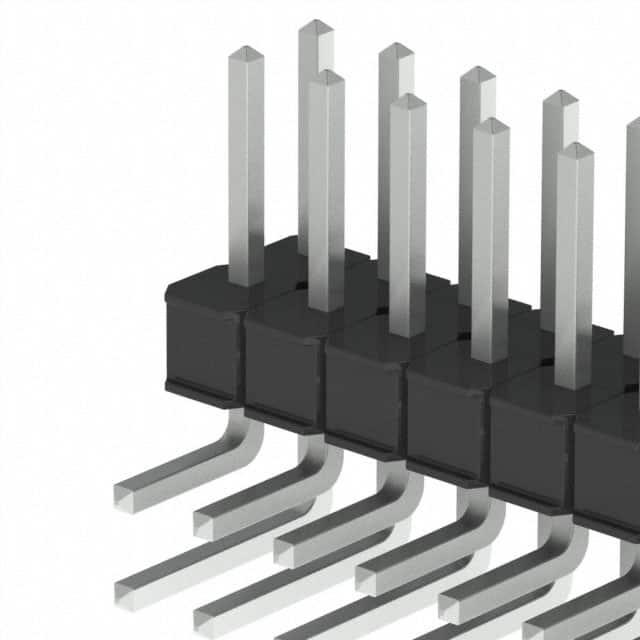

3M 矩形连接器 - 针座 - 公插针 929838-01-17

929838-01-17概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header 单排和双排系列是用于连接应用的专业电子元器件。这些产品主要用于印刷电路板(PCB)之间的信号传输。它们提供了多种尾部选项,包括直角和直立焊接尾部,以适应不同的设计需求。其主要功能包括提供稳定的信号传输通道,适用于各种消费电子、工业控制、通信设备等多个领域。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触电镀:
    - 底层镀镍:50 微英寸(1.27 微米)
    - 擦拭区和焊锡尾部镀金、亮光锡、锡铅(请参阅订购信息)
    - 电气参数:
    - 电流额定值:2.5 安培
    - 绝缘电阻:5×10^9 欧姆(500 VDC)
    - 耐电压:海平面 1500 VRMS
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 加工等级:仅 PCT 零件(PBT 绝缘版本)为 260°C(符合 J-STD-020C 标准)
    - 潮湿敏感度等级:1 级(符合 J-STD-020C 标准)
    - 其他参数:
    - UL 文件号:E680803

    产品特点和优势


    - 可堆叠性: 支持多种堆叠配置,适合多层 PCB 设计。
    - 镀层选项: 提供金、哑光锡、锡铅等多种镀层选择。
    - 高耐温性塑料: PCT 材料适合波峰焊和红外回流焊。
    - 焊料间隔: 焊料间隔有助于波峰焊接过程。
    - 板针保留功能: 可选板针保留功能,确保连接稳定可靠。

    应用案例和使用建议


    - 消费电子: 用于手机、平板电脑等便携式设备的内部连接。
    - 工业控制: 在工业自动化系统中用于传感器与控制器之间的信号传输。
    - 通信设备: 用于通信模块之间的信号接口。

    使用建议:
    - 根据具体的应用场景选择合适的镀层类型,例如,在高频应用中建议使用金镀层。
    - 确保 PCB 设计中的孔径与推荐的孔图案一致,以提高焊接质量和可靠性。

    兼容性和支持


    - 兼容性: 与标准的 PCB 连接器和相关工具兼容。
    - 支持: 由 3M 提供全面的技术支持和售后服务。如有疑问或需要定制服务,可联系技术支持热线 800-225-5373。

    常见问题与解决方案


    - 问题: 焊接时焊点不牢固。
    - 解决办法: 确保焊接温度符合规范要求,并使用推荐的孔图案进行焊接。
    - 问题: 使用过程中信号不稳定。
    - 解决办法: 检查 PCB 设计和焊点质量,必要时重新焊接。

    总结和推荐


    3M™ Pin Strip Header 单排和双排系列凭借其出色的电气特性和环境适应性,在多个应用领域表现出色。无论是消费电子还是工业控制,这款产品都能提供可靠的信号传输解决方案。推荐在需要高可靠性连接的应用中使用此产品。
    总之,3M™ Pin Strip Header 单排和双排系列是一个值得信赖的选择,尤其适用于需要高可靠性连接的应用场合。

929838-01-17参数

参数
防护等级 -
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
颜色 黑色
针脚数 34pin
排数 2
触头镀层 - 配接 锡铅
间距-配接 2.54mm
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-17厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-17数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-01-17 929838-01-17数据手册

929838-01-17封装设计

查看详情并下载
Symbol
Footprint
3D Model
