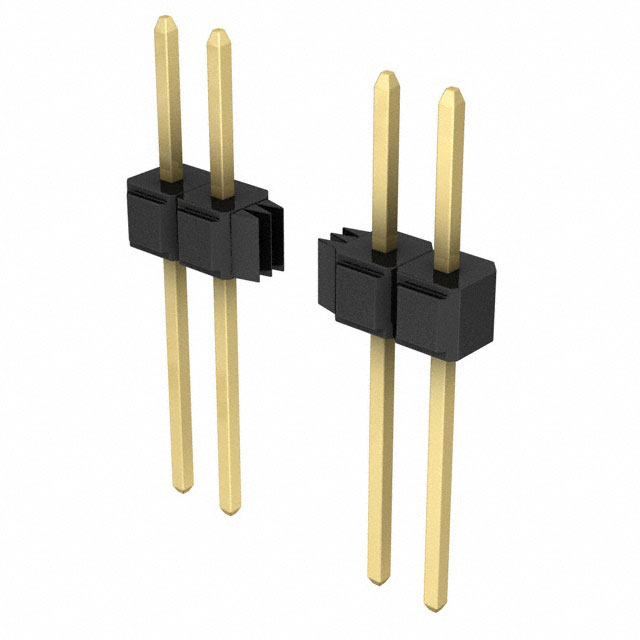

929647-03-11-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 11pin 2.5A 250nm 金 黑色 通孔安装 27.9mm*2.92mm*2.54mm
供应商型号: 929647-03-11-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-03-11-I

929647-03-11-I概述

    3M™ Pin Strip Header 单双排针座系列产品技术手册

    1. 产品简介


    3M公司提供的一款高性能的电子元器件——3M™ Pin Strip Header单双排针座系列(型号929)。此系列针座具有多种配置选择,适用于多种电路连接需求。其基本功能包括通过堆叠设计实现多层电路板之间的高效连接,适合焊接尾部的应用。根据插针长度和直角或直立尾部设计的不同,提供了不同的尺寸选项。该产品主要用于工业自动化、通信设备、医疗仪器以及消费电子产品等领域。

    2. 技术参数


    | 参数 | 值 |

    | 绝缘材料 | 玻璃纤维填充聚对苯二甲酸丁酯(PBT)或高温聚对苯二甲酸环丁烯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 色彩 | 黑色 |
    | 接触材料 | 铜合金 |
    | 底镀层 | 50 μ” [1.27 μm] 镍 |
    | 插头插针电流容量 | 2.5 A |
    | 绝缘电阻 | 5×10^9 Ω @ 500 VDC |
    | 耐压测试电压 | 1500 VRMS at 海平面 |
    | 温度范围 | -40°C 到 +105°C |
    | 焊接温度等级 | 260°C (J-STD-020C标准下) |
    | 潮湿敏感级别 | 1级(J-STD-020C标准下) |

    3. 产品特点和优势


    - 堆叠设计:允许在多层电路板之间进行可靠的连接。
    - 多种镀层选择:金、雾面锡、锡铅合金,满足不同环境下的使用需求。
    - 高耐热性:采用高温塑料(PCT),适合波峰焊或红外焊接工艺。
    - 引脚保留功能:可选板上引脚保持功能。
    - 化学合规信息:参考法规信息附录获取详细信息。

    4. 应用案例和使用建议


    - 工业自动化:用于机器人或传感器连接,确保信号传输稳定可靠。
    - 通信设备:应用于数据传输设备,增强电气性能。
    - 医疗设备:要求高可靠性,可选择高温材料以适应医疗设备的工作环境。
    - 消费电子:适用于各种便携式设备,确保良好的机械强度和电性能。
    使用建议:
    - 根据具体应用场景选择合适的焊接尾部设计(直立或弯折)。
    - 考虑到环境温度的影响,在选择镀层时做出合理的选择。

    5. 兼容性和支持


    - 兼容性:该系列针座与多种电路板和其他组件兼容,易于集成。
    - 支持:3M公司提供全面的技术支持和售后服务,包括产品培训和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊点不良 | 确保焊锡质量和焊接温度符合规范 |
    | 镀层颜色变化 | 使用适当材料和工艺保证一致的镀层效果 |

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header单双排针座系列产品凭借其优异的电气性能、可靠的设计和广泛的应用范围,成为工业和消费电子领域的重要选择。特别是其支持多种焊接工艺和高可靠性,使其在市场上具备强大的竞争力。因此,我们强烈推荐该系列产品用于各类需要高性能连接器的应用场合。

929647-03-11-I参数

参数
排数 1
触头镀层 - 配接
颜色 黑色
针脚数 11pin
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 250nm
长*宽*高 27.9mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
