929715-10-16-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 32pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929715-10-16-I
供应商: 国内现货
标准整包数: 1

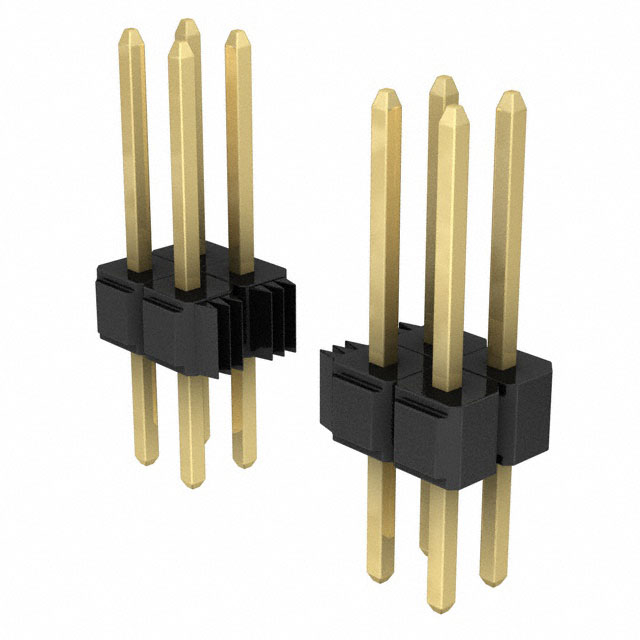

3M 矩形连接器 - 针座 - 公插针 929715-10-16-I

929715-10-16-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种高性能的插接连接器,具有多种长度和角度配置,适用于直角焊接尾部(Right Angle)和直立焊接尾部(Straight)。该系列连接器通过提供不同的镀层选项(如金、锡铅合金、哑光锡),满足不同应用需求。主要应用于需要高可靠性连接的电子产品领域,例如工业自动化、通信设备、医疗设备和消费电子产品等。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:下镀层为50微米镍;焊锡尾部分镀层可选金、哑光锡、锡铅合金
    - 电流承载能力:2.5A
    - 绝缘电阻:大于5×10^9欧姆(500VDC条件下)
    - 耐压值:1500 VRMS(海平面)
    - 温度范围:-40°C 至 +105°C
    - 工艺耐受度:PCT部件最高260°C(符合J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠式设计:支持单行和双行配置,方便堆叠安装。
    - 镀层选择:提供多种镀层选项,以适应不同环境和应用需求。
    - 高耐热塑料:可承受波峰焊和红外回流焊工艺。
    - 焊锡支架:特别设计的焊锡支架,确保波峰焊接的质量。
    - 板针保持功能:可根据需要选择带有板针保持功能的版本,提高连接可靠性。

    4. 应用案例和使用建议


    - 工业自动化:适用于电机控制器和传感器连接,提高系统的稳定性和可靠性。
    - 通信设备:用于服务器和路由器之间的高速数据传输连接,确保信号完整性。
    - 医疗设备:用于设备内部各模块之间的精密连接,提升整体性能。
    使用建议:
    - 确保连接器焊接时采用正确的孔径设计,避免焊接过程中出现不良情况。
    - 考虑到不同的应用场景,选择合适的镀层选项和焊接尾部设计,以达到最佳效果。

    5. 兼容性和支持


    该系列连接器与其他标准的电子元器件高度兼容,方便集成到现有的系统中。3M公司提供详细的技术支持和售后服务,包括在线资源、电话技术支持和订购服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题:焊接过程中发现连接器引脚损坏。
    - 解决方案:检查焊接温度和时间,确保符合工艺要求。
    - 问题:连接器在高低温环境下性能不稳定。
    - 解决方案:确认使用的绝缘材料和镀层类型是否适合特定环境。

    7. 总结和推荐


    3M™ Pin Strip Header Single and Dual Row 连接器凭借其高可靠性和广泛的应用范围,在多个行业领域表现出色。其多样化的配置选择、优良的电气和机械性能使其成为工程师们的首选。我们强烈推荐在需要高性能连接解决方案的应用中使用此产品。

929715-10-16-I参数

参数
额定电流 2.5A
触头镀层厚度 - 配接 250nm
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
排数 2
间距-配接 2.54mm
防护等级 -
针脚数 32pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-10-16-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-10-16-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-10-16-I 929715-10-16-I数据手册

929715-10-16-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 2.604 ¥ 21.6913
30+ $ 2.418 ¥ 20.1419
60+ $ 2.2692 ¥ 18.9024
库存: 2738
起订量: 24 增量: 1
交货地:
最小起订量为:6
合计: ¥ 130.14
