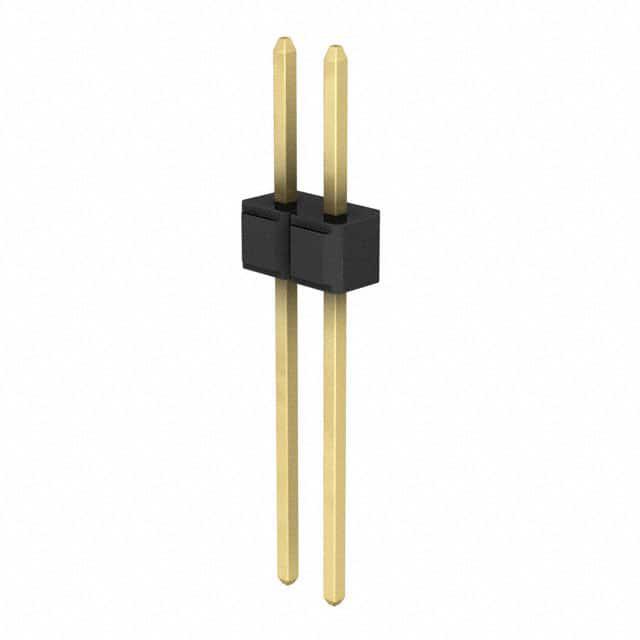

929647-04-02-I

厂牌: 3M
产品描述: 2pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156520-02-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-04-02-I

929647-04-02-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header 单排及双排系列是电子互连解决方案中的关键部件,适用于多种应用场景。这种连接器设计用于波峰焊接和红外线焊接工艺,并且提供直角和直插两种尾部配置。其主要功能包括提供稳定的电气连接和高可靠性,在工业自动化、通信设备、计算机硬件等领域有着广泛应用。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:
    - 材料:铜合金
    - 底层电镀:50微英寸镍
    - 电镀选项:金、光亮锡、锡铅合金
    - 电气特性:
    - 电流容量:2.5安培
    - 绝缘电阻:大于5×10^9欧姆@500V直流
    - 耐压值:海平面1500伏特交流
    - 环境特性:
    - 温度范围:-40°C至+105°C
    - 焊接过程温度:260°C(仅限PCT部分)

    产品特点和优势


    - 可堆叠设计:允许多层电路板之间的互连,增加布线灵活性。
    - 多种镀层选择:满足不同应用场景的需求。
    - 高温度塑料绝缘体:适合波峰焊接和红外焊接。
    - 引脚固定特性:增强焊接过程中的稳定性。
    - 环保合规:符合欧盟RoHS指令要求。

    应用案例和使用建议


    - 应用场景:常见于自动控制设备、通信系统和服务器系统中。
    - 使用建议:
    - 在安装时,确保引脚与孔位对准,以避免错位导致的接触不良。
    - 推荐使用焊膏,以保证良好的焊接质量。
    - 对于多层电路板,优先考虑使用可堆叠的设计来节省空间。

    兼容性和支持


    - 兼容性:可以与标准PCB连接,兼容市面上主流的波峰焊接和回流焊接设备。
    - 技术支持:如有需要,可通过电话(800-225-5373)联系3M的技术支持部门获取帮助。

    常见问题与解决方案


    - 问题:引脚断裂
    - 解决方案:建议使用专用工具将引脚剪断,避免徒手操作导致损坏。
    - 问题:接触不良
    - 解决方案:检查焊接点是否有足够的焊接材料覆盖,确保良好的电气连接。
    - 问题:焊接过程中引脚变形
    - 解决方案:使用合适的焊接温度和时间,确保焊接过程平稳进行。

    总结和推荐


    综上所述,3M™ Pin Strip Header 系列提供了可靠的互连解决方案,适用于各种严苛的应用环境。其丰富的镀层选择、良好的机械稳定性和广泛的温度适应性使其成为业界公认的高性能互连产品。对于需要高可靠性和环境适应性的应用场合,我们强烈推荐使用这一系列的产品。

929647-04-02-I参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
触头镀层 - 配接
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 250nm
额定电流 2.5A
安装方式 通孔安装
应用等级 工业级
零件状态 在售

929647-04-02-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-04-02-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-04-02-I 929647-04-02-I数据手册

929647-04-02-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
10+ $ 0.7981 ¥ 6.7441
100+ $ 0.6902 ¥ 5.7765
500+ $ 0.5647 ¥ 4.7262
1000+ $ 0.502 ¥ 4.201
5000+ $ 0.4392 ¥ 3.6759
10000+ $ 0.4173 ¥ 3.4921
库存: 3713
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.45
