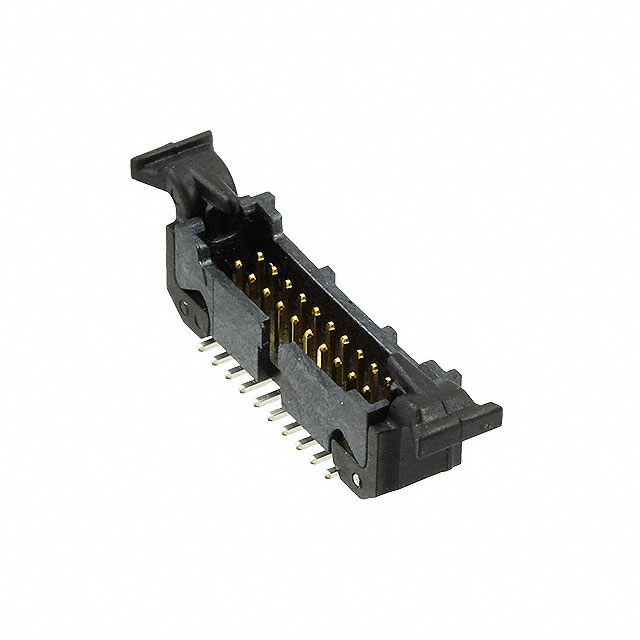

45220-220230

厂牌: 3M
产品描述: Header,Latch Lock/Eject Hooks,Short 1.27mm 2 20pin 1A 760nm 金 贴片安装 25.4mm(长度)*5.84mm(高度)
供应商型号: 3858729
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 45220-220230

45220-220230概述

    3M Ribbon Cable Wiremount Socket Assembly & Shrouded Boardmount Header

    1. 产品简介


    在过去的五十年里,3M一直是利用绝缘位移接触(IDC)连接器的世界领导者之一。如今,3M推出了全新的产品系列以延续这一领导地位和创新传统。本产品系列包括两种关键组件:3M Ribbon Cable Wiremount Socket Assembly(451系列)和3M Shrouded Boardmount Header(452系列)。这些组件主要应用于高密度电缆连接系统中,提供稳固且紧凑的解决方案,适用于广泛的工业和消费电子产品领域。

    2. 技术参数


    以下是两款产品的主要技术规格:
    | 参数 | 451系列 | 452系列 |
    |
    | 电流等级 | 1.0 A(所有线路激活,30°C温升) | 1.5 A(6条线路激活,30°C温升) |
    2.5 A(1条线路激活,30°C温升)
    | 电压等级 | 125V最小值
    | 绝缘电阻 | > 1 x 10^9 欧姆(500 VDC)
    | 耐压能力 | 1250 VACrms(海平面)
    | 工作温度范围 | -65°C 至 +105°C
    | 加工温度 | 260°C
    | 铅无焊接 | 是
    | 潮湿敏感等级 | MSL1(符合J-STD-020标准)

    3. 产品特点和优势


    - 高密度连接:451系列凭借细密的间距设计,在极小的空间内实现高连接密度。
    - 耐用性:451和452系列都提供多种镀层版本,包括30微英寸金和镀金,以适应不同的使用周期需求。
    - 安全保护:451系列提供了摩擦卡扣配置,增加了防意外断开的保护;而452系列的创新型装配方法允许增加正向锁止和弹出功能,同时保持最小体积。
    - 灵活设计:452系列提供垂直安装、通孔和表面贴装配置,适用于各种不同的电路板设计。
    - 自动化兼容性:452系列支持带式和卷盘包装,适用于自动化放置应用。

    4. 应用案例和使用建议


    - 应用场景:这两个组件广泛应用于消费电子、汽车电子、工业控制等领域。例如,451系列可应用于便携式电子设备,如智能手机和平板电脑,而452系列则更适合于需要高性能连接的复杂电路板。
    - 使用建议:在安装451系列时,确保摩擦卡扣正确安装,以避免意外断开。对于452系列,可以利用其多种配置方式来优化电路板布局。

    5. 兼容性和支持


    3M的产品具有良好的兼容性,能够与各种标准电缆和电路板设计无缝集成。3M还提供了详细的技术支持文档和培训资源,以帮助客户充分利用这些组件的优势。

    6. 常见问题与解决方案


    - 问题1:产品安装后无法正常工作。
    解决方案:检查是否按照制造商的指南正确安装。确认线路连接没有短路或松动。
    - 问题2:电路板上的连接器出现过热现象。
    解决方案:检查电流负载是否超过额定值,并确保足够的散热措施。
    - 问题3:产品在使用过程中发生意外断开。
    解决方案:检查是否正确安装了摩擦卡扣,并确认电缆拉力是否足够大导致断开。

    7. 总结和推荐


    3M的451系列和452系列连接器在紧凑的设计中提供了卓越的性能和可靠性。其独特之处在于高度灵活性、出色的耐用性和优异的安全特性。对于需要高性能连接器的应用,强烈推荐使用这些产品。然而,用户应在实际应用前仔细评估其适用性并遵循制造商的指导。

45220-220230参数

参数
类型 Header,Latch Lock/Eject Hooks,Short
针脚数 20pin
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 -
触头镀层 - 配接
排数 2
额定电流 1A
间距-配接 1.27mm
长*宽*高 25.4mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
