929836-01-24

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 48pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-01-24
供应商: 国内现货
标准整包数: 1

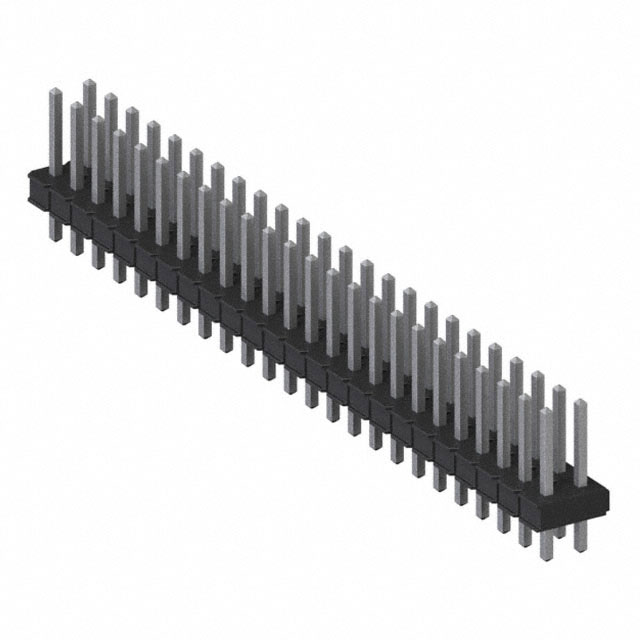

3M 矩形连接器 - 针座 - 公插针 929836-01-24

929836-01-24概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 单排和双排针式连接器系列 929 系列是一款适用于高密度连接的应用,主要特征包括100密耳、235密耳/318密耳的对接长度,直角和直角焊接尾。此系列产品设计用于多种应用场合,例如电子设备、仪器仪表及通信设备等。它提供可堆叠功能,并且有金、哑光锡、或锡铅合金等多种电镀选项。

    2. 技术参数


    - 绝缘材料: 玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀: 底层镍50微英寸(1.27微米),焊接区域及焊接尾部可根据订购信息选择金、哑光锡、锡铅合金
    - 电流额定值: 2.5A
    - 绝缘电阻: 大于5×10^9 欧姆(500V直流)
    - 耐电压: 海平面条件下1500VRMS
    - 温度范围: -40°C至+105°C
    - 加工温度: PCT部件为260°C(符合J-STD-020C标准)

    3. 产品特点和优势


    3M™ Pin Strip Header 929 系列的最大特点是提供了堆叠功能,使安装更灵活。其高耐热性能使其适合波峰焊接和红外焊接。此外,其板载引脚保持功能提供了额外的安全保障。多样化的电镀选项使得产品在不同环境下都有良好的性能表现。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 929 系列广泛应用于电子设备和通讯设备中。例如,在工业自动化控制系统中,这些连接器可以用于传感器信号传输。在设计此类系统的电路板时,建议合理规划焊接孔的位置和尺寸以确保良好的接触和焊接效果。此外,对于需要高度可靠性的应用场合,建议选用金镀层版本。

    5. 兼容性和支持


    本系列产品具有多种电镀选项和不同的引脚长度,以满足各种不同的设计需求。关于具体兼容性问题,建议参考制造商提供的文档和技术支持,以确保与特定电子设备或系统的兼容性。厂商提供了一系列的支持服务,包括技术咨询和维修服务。

    6. 常见问题与解决方案


    - 问题: 焊接孔尺寸不匹配
    - 解决方案: 请按照手册中的推荐孔径进行钻孔。

    - 问题: 接触不良
    - 解决方案: 检查电镀质量和焊接质量,确保焊点清洁和平整。

    - 问题: 引脚断裂
    - 解决方案: 避免强行折断,建议采用切割工具精确切割至所需长度。

    7. 总结和推荐


    3M™ Pin Strip Header 929 系列凭借其高可靠性、多种电镀选项和适用广泛的温度范围,在众多应用场合中表现出色。特别适合需要高密度连接和复杂电气特性的设备。总体而言,这款连接器是值得推荐的产品。建议购买前详细查阅技术手册,以确保选购的型号符合您的具体需求。

929836-01-24参数

参数
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 2.54μm
颜色 黑色
额定电流 2.5A
排数 2
针脚数 48pin
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-01-24厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-01-24数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-01-24 929836-01-24数据手册

929836-01-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 1.918 ¥ 15.9769
40+ $ 1.781 ¥ 14.8357
80+ $ 1.6714 ¥ 13.9228
库存: 82
起订量: 32 增量: 1
交货地:
最小起订量为:8
合计: ¥ 127.81
直接购买
加入购物车
