N2514-6003RB

厂牌: 3M
产品描述: 3M 2.54mm间距14p双排排针 板对板, 线对板连接器, 2500系列, 直角, 通孔安装
供应商型号: 517-N2514-6003RB
供应商: Mouser
标准整包数: 1

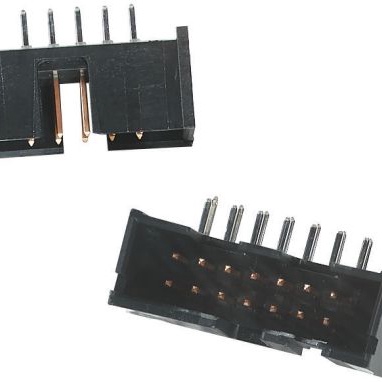

3M 矩形连接器 - 针座 - 公插针 N2514-6003RB

N2514-6003RB概述

    3MTM Four-Wall Header, 2500 Series 技术手册

    1. 产品简介


    3MTM Four-Wall Header, 2500 系列是一种低轮廓表面贴装直角和穿孔连接器,适用于多种电子产品中的互连解决方案。该系列产品主要用于工业控制、通信设备、汽车电子和消费电子等领域,提供高可靠性和稳定性,确保电路板之间的安全连接。

    2. 技术参数


    - 尺寸: 0.100英寸 x 0.100英寸(2.54毫米 x 2.54毫米)
    - 温度范围: -55°C 至 105°C
    - 加工等级: 260°C,符合J-STD-020C标准,单次通过
    - 潮敏等级: 1(符合J-STD-020C标准)
    - 电流等级:
    - 5.00A(单个触点供电)
    - 3.00A(六个触点供电)
    - 1.75A(所有触点供电)
    - 绝缘电阻: >1 x 10^9 Ω(500VDC下)
    - 耐压能力: 1,000VRMS(海平面)

    3. 产品特点和优势


    - 低轮廓设计: 占用空间小,适合紧凑的设计布局。
    - 中心槽位极化: 防止误插,减少插入时间。
    - 双槽极化: 兼容多种竞争性极化设计(不适用于6、8或10位置)。
    - 可选锁紧卡扣: 在振动环境中增加连接可靠性。
    - 高温绝缘材料: 适合无铅焊接操作。
    - 直角版本: 适用于回流焊接工艺。
    - 暴露焊尾(右角版本): 便于清洁并减少维修成本。
    - 直角表面安装版本: 可选配置,适应不同需求。

    4. 应用案例和使用建议


    3MTM Four-Wall Header, 2500 系列广泛应用于需要高密度连接和高可靠性要求的场合。例如,在工业自动化控制系统中,这种连接器能够稳定传输信号和电力,确保系统的正常运行。建议在选择此系列连接器时,根据具体应用需求确定所需针脚数量和板厚,并合理规划焊盘布局,以达到最佳的装配效果。

    5. 兼容性和支持


    该产品具有良好的兼容性,可以与多种电路板设计和焊接工艺相匹配。3M公司提供了详细的技术支持和售后服务,包括详细的订购信息和技术咨询。如果有特定需求,3M还提供定制化服务,如选择性引脚移除和不同的引脚长度,满足客户的个性化需求。

    6. 常见问题与解决方案


    - 问题1: 插入时发生错误。
    - 解决方案: 确保正确的极化方向,并检查是否有任何机械障碍。
    - 问题2: 连接不稳定。
    - 解决方案: 使用锁紧卡扣增加连接可靠性;确认焊接质量。
    - 问题3: 绝缘电阻低。
    - 解决方案: 检查清洁度和是否有损坏,重新清洁或更换连接器。

    7. 总结和推荐


    综上所述,3MTM Four-Wall Header, 2500 系列是一款高性能、高可靠的连接器,具备优异的设计和多样化的特点,适用于多种应用场合。推荐该产品作为高密度、高可靠性的互连解决方案,特别是在工业自动化、通信和消费电子领域。
    希望以上信息能帮助您更好地了解3MTM Four-Wall Header, 2500 系列产品的特性和应用。如果您有任何疑问或需要进一步的支持,请联系3M公司获取更多详细信息。

N2514-6003RB参数

参数
针脚数 14pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
额定电流 1.75A
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘
