2310-6221TG

厂牌: 3M
产品描述: 10pin 2.54mm 2 2.54mm Header,Push-Pull 3A 250nm 金 黑色 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: TS-7010403331
供应商: 海外现货
标准整包数: 8

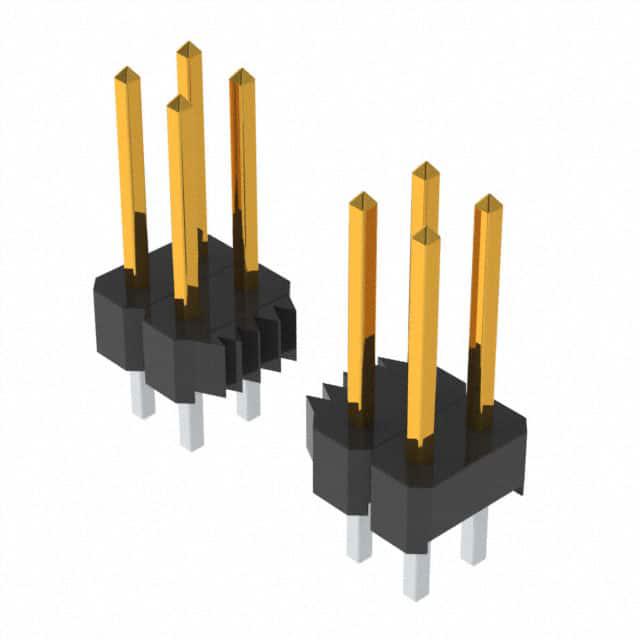

3M 矩形连接器 - 针座 - 公插针 2310-6221TG

2310-6221TG概述

    3M™ Pin Strip Header: 技术手册解读与应用指南

    产品简介


    3M™ Pin Strip Header 是一种直角和垂直安装式插针连接器,广泛应用于工业控制、通信设备和消费电子产品等领域。它提供单排和双排版本,支持直角和垂直安装方式,具有出色的电气特性和可靠性。插针材料为铜合金,并提供锡铅或金镀层选项。此外,该产品还配备板固定功能,确保连接稳定可靠。

    技术参数


    - 绝缘材料: 玻璃填充热塑塑料,阻燃等级为UL 94V-0,颜色为黑色。
    - 接触材料: 铜合金,采用镍底镀层(50微英寸),接触区域提供锡或金镀层。
    - 电气特性:
    - 最大电流承载能力:3安培
    - 绝缘电阻:>5 × 10^9 欧姆(500伏直流)
    - 耐压值:100伏交流(海平面)
    - 环境条件:
    - 温度范围:55°C 至 +105°C
    - 认证信息:UL 文件号E680803

    产品特点和优势


    - 防插拔故障设计: 插针设计为不切割插座擦面,减少操作故障和维修次数。
    - 安装方便: 板固定功能便于组装。
    - 多版本选择: 提供多种长度和数量的选择,满足不同应用需求。
    - 合规认证: 符合欧盟RoHS指令要求,适用于全球市场。

    应用案例和使用建议


    3M™ Pin Strip Header 可用于工业自动化、电信网络和消费电子设备中。例如,在制造生产线中,该连接器可以用于控制面板和设备之间的信号传输。在实际使用中,为了保证最佳性能,建议遵循以下几点:
    - 安装位置: 尽量避免靠近发热源,以保持稳定的温度范围。
    - 环境因素: 在湿度较高或污染严重的环境中使用时,建议采取适当的防护措施。

    兼容性和支持


    - 兼容性: 该产品支持与多种标准PCB连接器配套使用。
    - 技术支持: 3M公司提供了详细的技术文档和专业的客户支持,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 插针接触不良。
    - 解决方案: 确保插针正确插入并牢固固定,检查焊接点是否有瑕疵。

    - 问题2: 连接不稳定。
    - 解决方案: 确认插针与插座对齐无误,确保焊料充分熔化并牢固连接。

    总结和推荐


    综上所述,3M™ Pin Strip Header 在设计和性能方面表现出色,具备多项独特的技术优势,适用于各种复杂的应用环境。对于需要高可靠性和稳定性的应用场合,推荐使用此产品。通过其优秀的电气特性和环境适应性,这款连接器能显著提高设备的整体性能。

2310-6221TG参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
类型 Header,Push-Pull
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 250nm
额定电流 3A
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

2310-6221TG厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

2310-6221TG数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 2310-6221TG 2310-6221TG数据手册

2310-6221TG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 0.9516 ¥ 8.0886
1000+ $ 0.7488 ¥ 6.3648
5000+ $ 0.7182 ¥ 6.1047
8000+ $ 0.6954 ¥ 5.9109
11000+ $ 0.684 ¥ 5.814
库存: 0
起订量: 248 增量: 1
