929665-04-25-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 50pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-04-25-I
供应商: 国内现货
标准整包数: 1

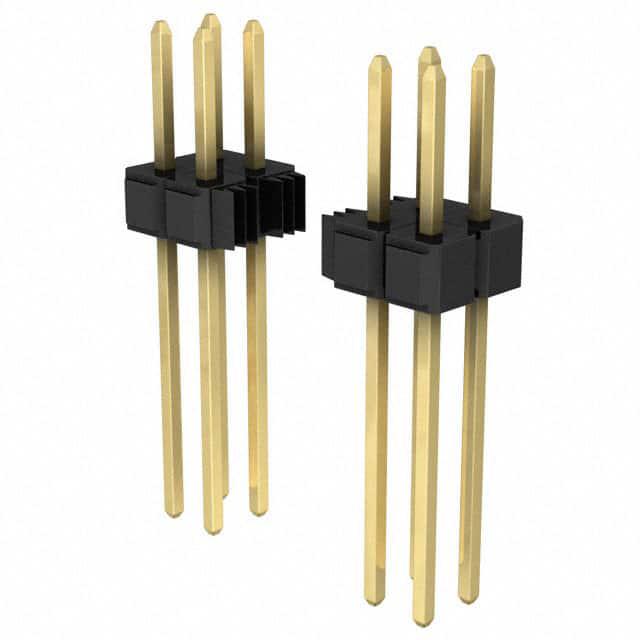

3M 矩形连接器 - 针座 - 公插针 929665-04-25-I

929665-04-25-I概述

    3M™ Pin Strip Header 单排和双排直角与水平焊尾 929 系列

    产品简介


    3M™ Pin Strip Header 929 系列是专为电子连接解决方案设计的产品。它提供单排和双排版本,适用于多种应用领域,如工业自动化、电信设备、消费电子产品和医疗设备。这些接插件具有多种功能,可实现可靠且高效的电气连接。

    技术参数


    - 物理特性
    - 材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或耐高温材料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底层 50 µ” [1.27 µm] 镍,焊脚区域根据订单选择(金、光泽锡、锡铅镀层)
    - 电气特性
    - 电流额定值:2.5 A
    - 绝缘电阻:≥ 5 × 10^9 Ω (500 VDC)
    - 耐压:1500 VRMS 海拔高度下
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(仅 PCT 零件,符合 J-STD-020C),绝缘体最高温度 191°C(仅焊接波过程)
    - 潮湿敏感度等级:1 级(符合 J-STD-020C)
    - UL 文件号:E680803

    产品特点和优势


    1. 堆叠式设计:支持堆叠安装,方便多层电路板的设计。
    2. 多种镀层选项:提供金、光泽锡、锡铅镀层选项,满足不同应用需求。
    3. 高耐温塑料:PCT 材料适合波峰焊接和红外焊接。
    4. 焊脚支撑:提供波峰焊接时的支撑,确保焊接质量。
    5. 板载引脚保持特性:提供可选的板载引脚保持特性,提高装配稳定性。

    应用案例和使用建议


    - 工业自动化:应用于机器人和自动化控制设备,确保信号传输的可靠性。
    - 电信设备:用于通信基站和路由器,保证信号传输的稳定性。
    - 消费电子产品:用于手机、平板电脑等设备的内部连接,提高产品的耐用性。
    - 医疗设备:用于医疗仪器,确保长期使用的可靠性。
    使用建议:
    - 在波峰焊接过程中,确保焊接机设置正确,避免过度加热。
    - 对于多层电路板,使用堆叠设计可以简化布线,减少空间占用。

    兼容性和支持


    - 兼容性:与多种电路板和组件兼容,适用于各种电子设备。
    - 技术支持:3M 提供详细的安装指南和技术支持,帮助用户顺利进行安装和调试。

    常见问题与解决方案


    - 问题 1:焊点出现空洞或虚焊
    - 解决方案:检查焊接温度和时间设置,确保焊点饱满。
    - 问题 2:插针断裂
    - 解决方案:选择合适的插针长度和数量,避免过长或过多的插针导致应力集中。
    - 问题 3:接触不良
    - 解决方案:清洁接触面,确保插针插入深度一致,避免虚接。

    总结和推荐


    综上所述,3M™ Pin Strip Header 929 系列在多种应用中表现出色,具备堆叠能力、多种镀层选择和高耐温特性,非常适合工业自动化、电信设备、消费电子产品和医疗设备等领域。推荐用户在设计和组装复杂电路板时考虑使用该产品,以提升整体系统的稳定性和可靠性。
    如需更多技术资料和订购信息,请联系 3M 客服热线 800-225-5373。

929665-04-25-I参数

参数
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
排数 2
防护等级 -
针脚数 50pin
间距-配接 2.54mm
颜色 黑色
额定电流 2.5A
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-04-25-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-04-25-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-04-25-I 929665-04-25-I数据手册

929665-04-25-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
