929835-01-36-RK

厂牌: 3M
产品描述: 3M 2.54mm间距36p单排排针 板对板连接器, 929系列, 直角, 通孔安装
供应商型号: 3M156872-36-ND
供应商: Digi-Key
标准整包数: 1

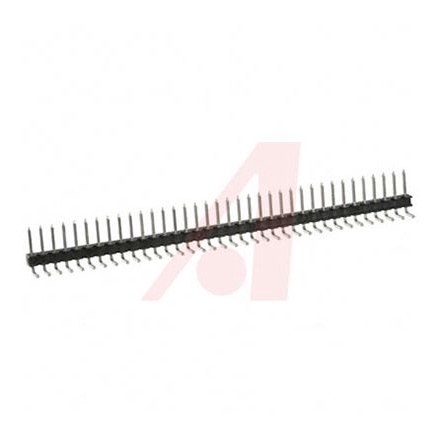

3M 矩形连接器 - 针座 - 公插针 929835-01-36-RK

929835-01-36-RK概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 单双排引脚插座是一款用于电子设备连接的关键组件,广泛应用于通信、计算机、工业控制等领域。该系列产品提供多种长度选择,支持直角和水平两种安装方式,采用锡铅合金作为接触材料,并提供金、镀锡等多种表面处理选项,以适应不同的电气特性和焊接工艺需求。

    2. 技术参数


    - 物理属性
    - 材料:玻璃填充聚对苯二甲酸丁酯(PBT)或高温塑料聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 接触属性
    - 材料:铜合金
    - 表面处理:镍底镀层(50 µ” [1.27 µm]),可根据需要选择金、镀锌或锡铅
    - 电气属性
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC 测试)
    - 耐压值:1500 VRMS(海平面)
    - 环境属性
    - 温度范围:-40°C 至 +105°C
    - 制造工艺等级:260°C(J-STD-020C 标准)

    3. 产品特点和优势


    - 可堆叠设计:方便多层电路板之间的互连。
    - 多样化表面处理:金、镀锌或锡铅,满足不同焊接工艺的需求。
    - 高耐温塑料:适用于波峰焊或红外焊接。
    - 高度灵活性:提供直角和水平两种尾部安装方式。
    - 坚固耐用:通过特定设计提高在焊接过程中的稳定性,确保长期可靠的连接性能。

    4. 应用案例和使用建议


    该产品常用于复杂多层电路板的设计中,如服务器主板、交换机及各种工业控制系统。对于需要高可靠性的场合,建议优先选择 PCT 材质版本以获得更好的耐温性能。在进行焊接操作时,注意遵循推荐的孔径设计,确保最佳电气接触性能。

    5. 兼容性和支持


    - 兼容性:产品具有良好的互换性和兼容性,可以方便地与其他同类电子元件搭配使用。
    - 技术支持:3M 提供专业的销售和技术支持团队,可以通过电话 800-225-5373 获取详细的技术咨询和售后服务。

    6. 常见问题与解决方案


    - 问题一:插拔次数有限
    - 解决方法:建议用户根据实际应用频率合理选择合适型号的产品,避免频繁插拔造成磨损。
    - 问题二:焊接过程中塑料变形
    - 解决方法:建议严格按照焊接温度限制(PCT 零件 260°C,PBT 零件 191°C)执行,避免过高的焊接温度导致塑料变形。

    7. 总结和推荐


    3M™ Pin Strip Header 929 系列凭借其多样化的配置选择、卓越的电气性能和可靠性,在各类电子设备中拥有广泛的应用前景。尤其适合对连接可靠性要求较高的工业控制和通信领域。总体而言,它是一款性价比极高的电子元器件,值得推荐使用。

929835-01-36-RK参数

参数
防护等级 -
额定电流 2.5A
触头镀层厚度 - 配接 5.08μm
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
排数 1
间距-配接 2.54mm
针脚数 36pin
长*宽*高 91.4mm(长度)*10.61mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929835-01-36-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929835-01-36-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929835-01-36-RK 929835-01-36-RK数据手册

929835-01-36-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6335 ¥ 22.2531
10+ $ 2.027 ¥ 16.9631
300+ $ 1.594 ¥ 13.3396
600+ $ 1.5179 ¥ 12.7028
1200+ $ 1.4455 ¥ 12.0967
5100+ $ 1.3053 ¥ 10.9237
库存: 2280
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.25
