929836-01-20-RK

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 40pin 2.5A 5.08μm 锡 黑色 通孔安装
供应商型号: TS-929836-01-20-RK
供应商: 海外现货
标准整包数: 1

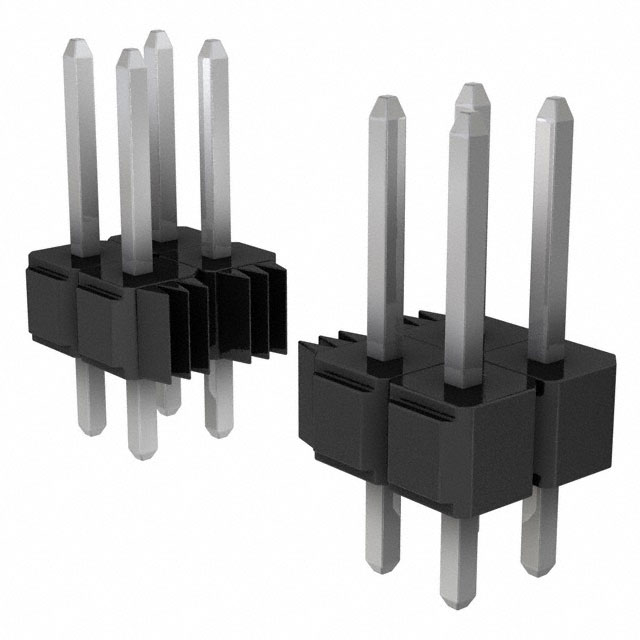

3M 矩形连接器 - 针座 - 公插针 929836-01-20-RK

929836-01-20-RK概述

    3M™ Pin Strip Header 929 系列:单排和双排插针式连接器

    产品简介


    3M™ Pin Strip Header 929 系列是一种用于电子设备中的高性能连接器。这种连接器提供单排和双排两种版本,具有直角和垂直焊接引脚选项。该系列产品支持多种材料和电镀选项,能够适应不同应用场景的需求,适用于工业控制、汽车电子、通信设备等领域。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、无光泽锡、锡铅合金
    - 镍下镀层:50 微英寸(1.27 微米)
    - 电气规格
    - 电流额定值:2.5 安培
    - 绝缘电阻:大于 5 × 10^9 欧姆(500 VDC)
    - 耐压:海平面 1500 VRMS
    - 环境规格
    - 温度范围:-40°C 至 +105°C
    - 焊接温度:260°C(仅 PCT 部件)
    - 潮湿敏感度等级:1 级(按 J-STD-020C 标准)

    产品特点和优势


    - 可堆叠设计:方便多层电路板间的连接。
    - 多样化镀层选项:满足不同环境下的需求。
    - 高耐温塑料:适用于波峰焊和红外线焊接。
    - 焊盘支撑:便于波峰焊操作。
    - 可选板针保持功能:增强连接稳定性。
    - 化学合规性:符合 RoHS 等环保标准。

    应用案例和使用建议


    - 工业控制:可以用于自动化控制系统中,确保稳定的数据传输。
    - 汽车电子:适用于车身控制模块,满足高振动环境下的要求。
    - 通信设备:在无线通信基站中提供可靠的信号传输接口。
    使用建议:
    - 在安装过程中,应遵循推荐的孔位模式,以确保良好的接触和机械稳定性。
    - 使用波峰焊时,应确保焊接温度不超过 260°C,以避免损坏绝缘材料。

    兼容性和支持


    - 兼容性:适用于多种主板和电缆系统。
    - 支持:3M 提供详尽的技术资料和售后服务,确保客户能够正确使用产品。

    常见问题与解决方案


    - 问题:焊接后引脚出现弯曲。
    - 解决方案:检查焊接温度和时间,调整焊接参数。
    - 问题:接触不良。
    - 解决方案:检查孔径和引脚尺寸匹配情况,必要时更换合适型号。

    总结和推荐


    3M™ Pin Strip Header 929 系列以其出色的电气性能和多样化的配置选项,成为了许多电子设备中的优选连接器。其可堆叠设计和高耐温塑料使得它非常适合在恶劣环境中使用。尽管价格略高于市场上其他同类产品,但其优良的性能和长久的使用寿命使其物超所值。我们强烈推荐这一系列的产品给需要高可靠性和环境适应性的应用场景。

929836-01-20-RK参数

参数
针脚数 40pin
排数 2
防护等级 -
间距-配接 2.54mm
类型 Header,Push-Pull
触头镀层厚度 - 配接 5.08μm
触头镀层 - 配接
颜色 黑色
额定电流 2.5A
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-01-20-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-01-20-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-01-20-RK 929836-01-20-RK数据手册

929836-01-20-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
