929835-01-18-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 18pin 2.5A 5.08μm 锡 黑色 通孔安装
供应商型号: N-929835-01-18-RK
供应商: 云汉优选
标准整包数: 1

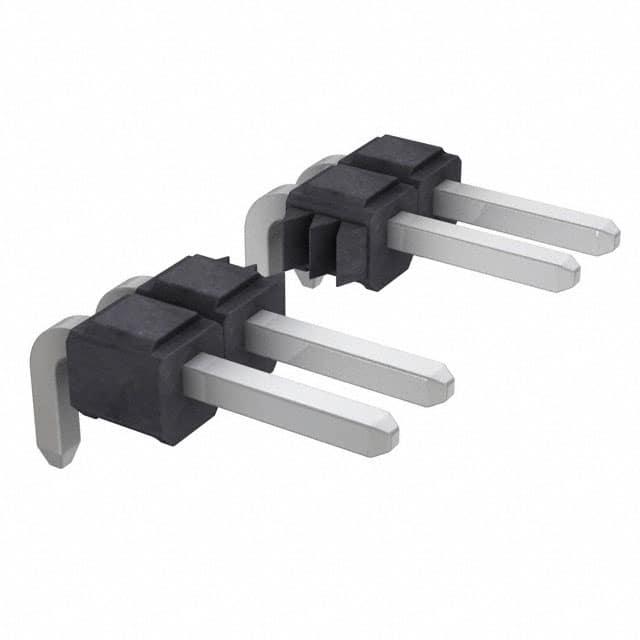

3M 矩形连接器 - 针座 - 公插针 929835-01-18-RK

929835-01-18-RK概述

    # 3M™ Pin Strip Header 单排及双排电子连接器技术手册

    产品简介


    3M™ Pin Strip Header 是一款专为高可靠性电子连接设计的连接器,适用于单排和双排配置。该系列连接器支持直角和直针焊接尾部,具有多种材质和镀层选择,可广泛应用于通信设备、工业控制、医疗设备、汽车电子等领域。凭借其出色的电气性能和物理稳定性,3M™ Pin Strip Header 在现代电子系统中发挥着关键作用。
    主要特点:
    - 连接方式:单排和双排设计,支持直角和直针两种焊接尾部。
    - 镀层选项:提供金、姜黄色锡(Matte Sn)和锡铅合金三种镀层选择。
    - 高耐温性:采用高温塑料(PCT),适合波峰焊或红外焊接工艺。
    - 其他功能:提供焊接支架、板针固定功能选配,支持高要求的工作环境。

    技术参数


    | 参数类别 | 描述 |

    | 绝缘材料 | 玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 镀层 | 底镀镍50 µ”(1.27 µm),上镀金/锡铅/姜黄色锡 |
    | 电流承载能力 | 2.5 A |
    | 绝缘电阻 | ≥ 5 × 10^9 Ω @ 500 VDC |
    | 耐压能力 | 1500 VRMS @ 海平面 |
    | 温度范围 | -40°C 至 +105°C |
    | 工艺耐受温度 | PCT零件:260°C(符合J-STD-020C标准) |
    | 湿度敏感度等级 | 一级(符合J-STD-020C标准) |

    产品特点和优势


    3M™ Pin Strip Header 的最大亮点在于其多样化的应用适配性和优异的电气性能。以下是其主要优势:
    1. 灵活性强:支持多种连接方式和尾部结构,便于工程师灵活设计。
    2. 高可靠性:采用高性能材料和先进的制造工艺,确保长期稳定运行。
    3. 环保合规:符合多项国际环保标准(如RoHS),满足全球市场的需求。
    4. 易用性强:提供直观的孔型建议和尺寸标注,方便快速集成到设计方案中。

    应用案例和使用建议


    典型应用场景:
    - 通信设备:如交换机、路由器等需要高密度连接的设备。
    - 工业控制:自动化设备中复杂电路的信号传输。
    - 医疗设备:需要高精度和低干扰连接的应用场景。
    - 汽车电子:耐久性和抗震动性需求高的车载控制系统。
    使用建议:
    1. 选择合适的镀层:根据应用场景选择金、锡铅或姜黄色锡镀层,确保连接的可靠性和耐用性。
    2. 注意焊接温度:特别是PCT零件的最高耐温可达260°C,需严格按照焊接工艺规范操作。
    3. 考虑环境因素:对于极端环境,建议选用耐温塑料和防水设计的产品。

    兼容性和支持


    3M™ Pin Strip Header 可与其他主流电子元件无缝兼容,其标准化的设计和广泛的规格选择使其成为多种系统的理想选择。同时,3M公司提供全面的技术支持,包括样品供应、工程咨询和售后服务,确保客户能够高效地完成产品开发和部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保孔径符合推荐尺寸,并选用带固定功能的产品。 |
    | 焊接不良 | 检查焊接温度和时间是否符合规范。 |
    | 电气性能下降 | 定期清洁接触区域并重新进行电气测试。 |

    总结和推荐


    3M™ Pin Strip Header 单排及双排连接器以其卓越的性能、丰富的规格和可靠的品质,在电子元器件市场中占据了重要地位。其多样的镀层选项、高可靠性设计和广泛的适用性使其成为各类电子设备的理想选择。强烈推荐此产品用于对连接器质量和性能要求较高的应用场景。
    最终结论:3M™ Pin Strip Header 是一款值得信赖的电子连接器解决方案,非常适合用于各种复杂电子系统。

929835-01-18-RK参数

参数
触头镀层 - 配接
防护等级 -
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 5.08μm
颜色 黑色
间距-配接 2.54mm
针脚数 18pin
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

929835-01-18-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929835-01-18-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929835-01-18-RK 929835-01-18-RK数据手册

929835-01-18-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8904 ¥ 7.5684
350+ $ 0.824 ¥ 7.004
1300+ $ 0.7854 ¥ 6.6759
库存: 1960
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1135.26
