929665-04-07-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 14pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-04-07-I
供应商: 国内现货
标准整包数: 1

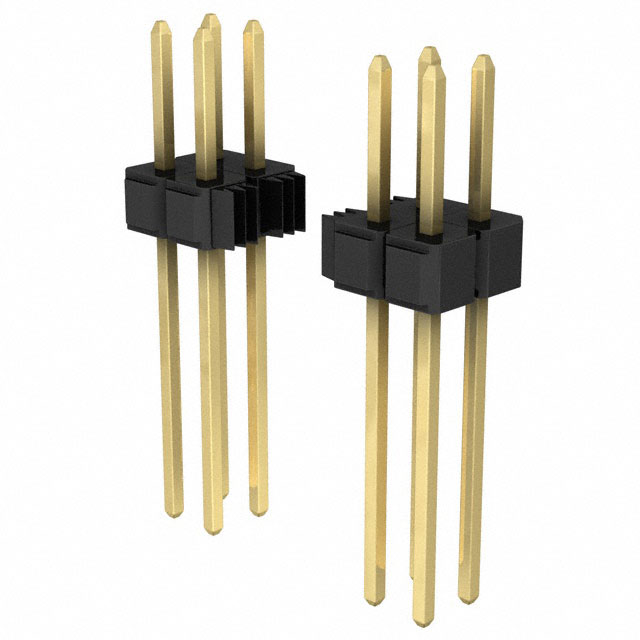

3M 矩形连接器 - 针座 - 公插针 929665-04-07-I

929665-04-07-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M公司生产的3M™ Pin Strip Header 单排和双排系列,是一款用于电路板连接的电子元器件。该系列产品具备可堆叠功能,适用于焊接尾部的设计,可选择金、哑光锡或锡铅合金镀层。该产品主要应用于电子电路的互连领域,是各类电子设备中常见的组件之一。

    技术参数


    | 参数名称 | 规格值 |

    | 插头绝缘材料 | 玻璃填充聚酯(PBT)或高温塑料(PCT) |
    | 燃烧等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 基层镀镍50微英寸(1.27微米),镀金、镀哑光锡、镀锡铅选项 |
    | 电流承载能力 | 2.5安培 |
    | 绝缘电阻 | 5×10^9 欧姆 @ 500伏直流 |
    | 耐压强度 | 1500 VRMS 海平面 |
    | 温度范围 | -40°C 至 +105°C |
    | 工艺耐温 | 260°C(仅限PCT部分) |
    | 潮湿敏感等级 | 一级(按J-STD-020C标准) |
    | 检测报告编号 | UL 文件号:E680803 |

    产品特点和优势


    - 可堆叠性:方便多层电路板的垂直连接,增强设备集成度。
    - 多种镀层选项:用户可根据需求选择金、哑光锡或锡铅镀层,以适应不同的电气和机械要求。
    - 高耐温性:采用高温塑料作为绝缘材料,适合波峰焊和红外焊接工艺。
    - 焊接防错设计:焊脚高度适中,保证良好的焊接质量。
    - 可选板内固定功能:可通过订购代码调整,增强插针稳定性。

    应用案例和使用建议


    - 单排和双排设计:该系列提供多种孔距和引脚长度的选择,适用于不同的应用需求。
    - 安装指南:提供推荐的孔距和引脚位置图,确保正确安装和使用。
    - 焊接建议:建议根据不同的焊接工艺(波峰焊或红外焊)选择合适的引脚长度和类型,以确保良好的焊接效果。

    兼容性和支持


    - 兼容性:该产品可与其他同类电子元件或设备良好兼容,满足不同电路板的需求。
    - 技术支持:3M公司提供详尽的技术支持和维护服务,用户可通过电话800-225-5373获得进一步的帮助。

    常见问题与解决方案


    1. 焊接后引脚松动
    - 解决方法:检查孔径是否符合推荐值,必要时更换孔径更小的焊孔。
    2. 焊接后电气接触不良
    - 解决方法:确认镀层厚度和质量,确保没有缺陷或杂质。
    3. 插针断裂
    - 解决方法:对于双排插针,不建议直接掰断,而应按照规范长度裁剪。

    总结和推荐


    3M™ Pin Strip Header 系列产品凭借其优异的电气特性和高可靠性,在多个应用领域表现出色。尤其是其多样化的镀层选择和堆叠功能,使其在现代电子设备中具有显著的市场竞争力。推荐用户根据具体需求选择合适的镀层和引脚长度,并遵循手册中的安装指南,以确保最佳使用效果。

929665-04-07-I参数

参数
触头镀层厚度 - 配接 250nm
颜色 黑色
触头镀层 - 配接
防护等级 -
类型 Header,Push-Pull
针脚数 14pin
间距-配接 2.54mm
排数 2
额定电流 2.5A
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-04-07-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-04-07-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-04-07-I 929665-04-07-I数据手册

929665-04-07-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 0.8218 ¥ 6.8456
90+ $ 0.7631 ¥ 6.3566
180+ $ 0.7161 ¥ 5.9654
库存: 375
起订量: 74 增量: 1
交货地:
最小起订量为:18
合计: ¥ 123.22
