929838-01-16

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 32pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-01-16
供应商: 国内现货
标准整包数: 1

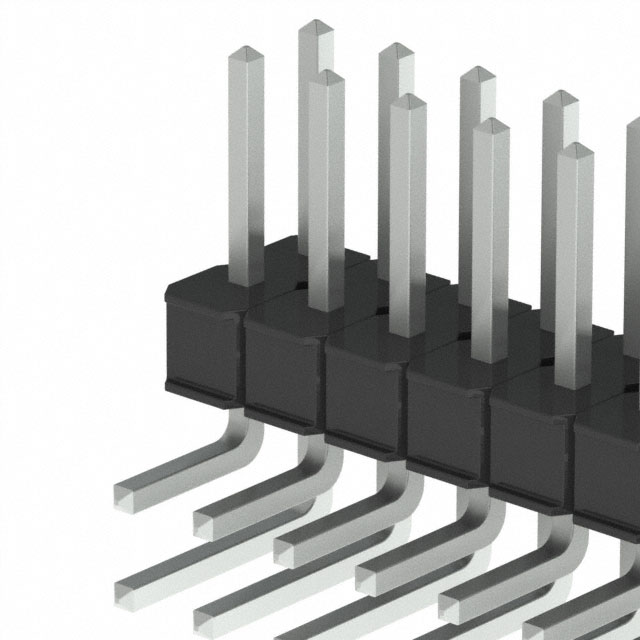

3M 矩形连接器 - 针座 - 公插针 929838-01-16

929838-01-16概述

    3M™ Pin Strip Header 单双排焊尾系列 929 系列技术手册

    产品简介


    3M™ Pin Strip Header 单双排焊尾系列 929 系列是一种适用于多种电路连接需求的电子元器件。该系列包含单排和双排两种版本,可选直角和直插式设计,提供了金、镀镍、锡铅三种表面处理方式。此系列产品广泛应用于工业控制、通信设备、汽车电子及医疗设备等领域。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 材料:铜合金
    - 表面处理:底层镀镍 50 微英寸(1.27 微米),焊锡尾部提供镀金、镀锡、镀锡铅选项
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:在 500 VDC 下大于 5 × 109 欧姆
    - 耐压能力:在海平面条件下 1500 VRMS
    - 环境特性
    - 工作温度范围:-40°C 至 +105°C
    - 工艺耐受温度:仅 PCT 版本达到 260°C(J-STD-020C 规范),最大绝缘体温度 191°C(仅限焊波工艺)
    - 潮湿敏感度等级:PCT 版本为一级(J-STD-020C 规范)

    产品特点和优势


    - 堆叠能力:产品具有良好的堆叠能力,适用于多层板设计。
    - 多种表面处理选择:金、镀镍、锡铅选项,满足不同环境下的耐久性和可靠性要求。
    - 高温度塑料:适用于波峰焊接和红外焊接,确保焊接过程中的稳定性和可靠性。
    - 焊脚离板距离:配备焊脚离板功能,便于进行波峰焊接。
    - 板固定针脚:可选的板固定针脚增强结构稳定性。

    应用案例和使用建议


    - 应用场景:用于工业控制设备、通信模块、汽车电子系统和医疗设备。
    - 使用建议:
    - 在进行波峰焊接时,应确保焊接温度不超过规定值以避免损坏。
    - 安装时建议使用推荐的孔径,以提高安装精度和稳定性。
    - 如需改进结构稳定性,可以考虑订购带有板固定针脚版本的产品。

    兼容性和支持


    - 兼容性:该产品与其他标准 PCB 设计完全兼容,易于集成到现有系统中。
    - 技术支持:如需进一步的技术咨询或订购信息,请联系 3M 的技术支持团队(电话:800-225-5373)。

    常见问题与解决方案


    - 问题 1:如何选择合适的尾长?
    - 解决方案:参考表格中的尺寸数据,根据具体的应用需求选择合适的尾长。
    - 问题 2:如何确定所需的孔径?
    - 解决方案:参照技术手册中的推荐孔径图,确保孔径符合设计要求。
    - 问题 3:焊接时温度过高导致损坏怎么办?
    - 解决方案:严格控制焊接温度在规定范围内,如需更高温度则选择 PCT 版本。

    总结和推荐


    - 总体评价:3M™ Pin Strip Header 单双排焊尾系列 929 系列以其优异的电气特性和环境适应性,在工业控制、通信、汽车电子等领域中表现出色。其丰富的规格选择和可靠性使得它成为同类产品中的佼佼者。
    - 推荐使用:该系列产品值得推荐给需要高性能连接解决方案的设计工程师和制造商。

929838-01-16参数

参数
防护等级 -
针脚数 32pin
额定电流 2.5A
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
颜色 黑色
间距-配接 2.54mm
排数 2
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-16厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-16数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-01-16 929838-01-16数据手册

929838-01-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
