首页  >  产品百科  >  929700-01-36

929700-01-36

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm(长度)*2.92mm(高度)
供应商型号: 3M11971-36-ND
供应商: Digi-Key
标准整包数: 1

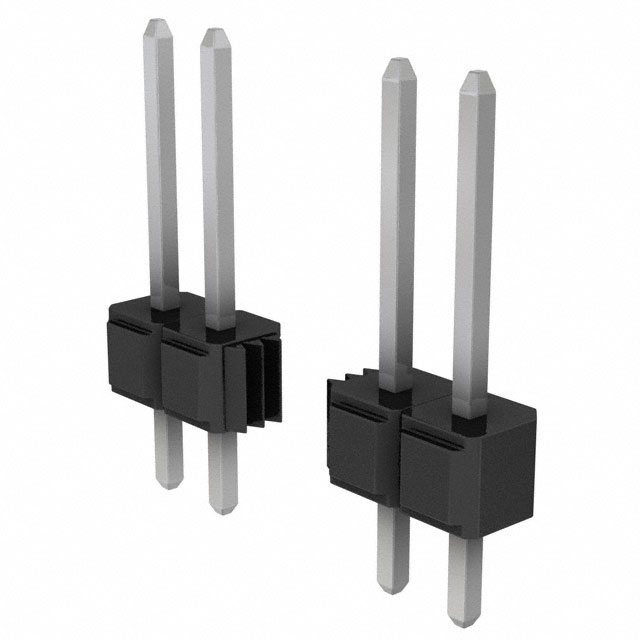

3M 矩形连接器 - 针座 - 公插针 929700-01-36

929700-01-36概述

    3M™ Pin Strip Header 单双排焊锡尾系列929型产品手册

    产品简介


    3M公司推出的3M™ Pin Strip Header单双排焊锡尾系列929型是一种专为高性能电路板设计的连接器组件。该产品提供直角和直插两种安装方式,适用于波峰焊和红外焊接工艺。其主要功能包括高密度的连接能力、易于堆叠的设计以及多种电镀选项,以适应不同应用的需求。该产品广泛应用于消费电子、工业自动化、通信设备等多个领域。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触电镀:
    - 基层: 50 μ” [1.27 μm] 镍
    - 擦拭区和焊锡尾: 可选金、哑光锡或锡铅
    - 电气参数:
    - 电流承载能力: 2.5 A
    - 绝缘电阻: 在500 VDC下大于5 × 10^9 Ω
    - 耐压: 在海平面处1500 VRMS
    - 环境参数:
    - 温度范围: -40°C 至 +105°C
    - 焊接温度: PCT部件为260°C (J-STD-020C标准)
    - 潮湿敏感度等级: J-STD-020C标准1级
    - UL文件号: E680803

    产品特点和优势


    - 可堆叠设计: 支持多层电路板的高效连接。
    - 电镀选项: 提供金、哑光锡和锡铅三种电镀选择,以适应不同的使用环境。
    - 高耐温塑料: 使用高温塑料材料,适应于波峰焊和红外焊接。
    - 焊盘保持设计: 可选的焊盘保持功能增强电路板上的稳定性。
    - 化学合规性: 符合欧盟RoHS指令的要求,确保环保合规。

    应用案例和使用建议


    - 消费电子: 用于智能手机、平板电脑等设备内部连接。
    - 工业自动化: 用于制造设备和控制系统中,实现信号和电源的高效传输。
    - 通信设备: 作为路由器、交换机等网络设备的关键连接组件。
    使用建议:
    - 为了确保良好的焊接效果,应根据手册中提供的推荐孔径模式进行布局。
    - 对于长时间高温操作,建议采用PCT材料部件,以避免过热问题。
    - 在组装过程中,应仔细考虑焊点位置和间距,以防止短路和接触不良。

    兼容性和支持


    - 兼容性: 该产品支持波峰焊和红外焊接工艺,适用于各种不同的电路板制造过程。
    - 支持服务: 3M公司提供详尽的技术支持和售后服务,包括电话咨询(800-225-5373)和技术文档。

    常见问题与解决方案


    - Q: 产品出现接触不良问题?
    - A: 检查焊接质量,确保焊点牢固且无虚焊。
    - Q: 产品在高温环境下失效?
    - A: 更换为PCT材料部件,提高耐温性能。
    - Q: 产品与目标电路板不匹配?
    - A: 请根据手册中的订购信息,选择合适的尾长代码和针数量。

    总结和推荐


    3M™ Pin Strip Header单双排焊锡尾系列929型凭借其多样化的电镀选项、优异的耐温性能和稳定的电气特性,在多个应用领域表现出色。该产品是电路板设计的理想选择,尤其适合需要高度可靠连接的应用。强烈推荐使用该产品来提升电路板的连接质量和系统稳定性。

    该产品手册详细介绍了3M™ Pin Strip Header单双排焊锡尾系列929型的各项技术规格和应用场景,有助于设计师和工程师更好地了解和选用该产品。

929700-01-36参数

参数
额定电流 2.5A
间距-配接 2.54mm
排数 1
颜色 黑色
触头镀层 - 配接 锡铅
防护等级 -
针脚数 36pin
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
长*宽*高 91.4mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929700-01-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929700-01-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929700-01-36 929700-01-36数据手册

929700-01-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4955 ¥ 21.087
10+ $ 2.1229 ¥ 17.9385
库存: 59
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.08
