14520-EZAB-A00-0EC

厂牌: 3M
产品描述: SCSI,SCSI to SCSI 金
供应商型号: Q-14520-EZAB-A00-0EC
供应商: 期货订购
标准整包数: 5
3M D-Sub/D形连接器 - 并口 14520-EZAB-A00-0EC

14520-EZAB-A00-0EC概述

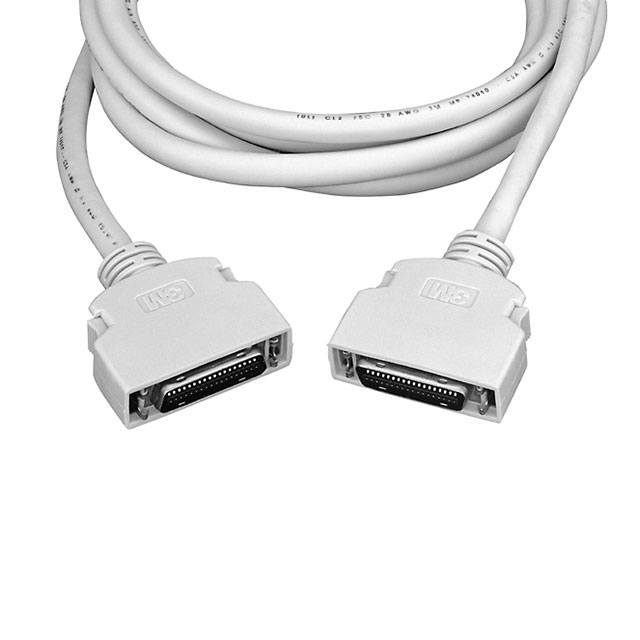

    3M™ Mini D Ribbon (MDR) Cable Assembly

    产品简介


    3M™ Mini D Ribbon (MDR) Cable Assembly 是一款高速数字数据传输系统,适用于20到20位的位置连接。这款电缆装配件特别适合用于LCD显示器的组装,支持PanelLink®/TMDS™接口,确保高效的数字信号传输。它广泛应用于需要高密度和可靠性的数字信号传输领域,例如计算机、医疗设备、工业自动化等。

    技术参数


    - 物理特性:
    - 连接器接触镀层:金镀层,最小擦洗面积为30 µ"(0.76 µm)。
    - 壳体颜色:米色。
    - 外壳材料:丙烯腈-丁二烯-苯乙烯(ABS)。
    - 电缆颜色:米色。
    - 护套材料:聚氯乙烯(PVC)。
    - 阻燃等级:AWM VW-1。

    - 电气特性:
    - 电压等级:30 V。
    - 电流等级:1 A。
    - 绝缘电阻:> 1 × 10^8 Ω(100 VDC下)。
    - 耐压测试:350 Vrms(1分钟)。
    - 特性阻抗:100 ± 10Ω。
    - 传播速度:1.25 ns/ft [4.1 ns/m]。

    - 环境特性:
    - 温度范围:-20°C 到 +75°C。

    产品特点和优势


    1. 环保:RoHS 合规,符合欧盟限制有害物质指令。
    2. 耐用性:提供20针高密度微型D型带状连接器(MDR),并具有坚固的接触设计。
    3. 快速释放锁扣:便于插拔操作。
    4. 屏蔽性能:每个差分双轴对都有箔屏蔽和引线,整个电缆束都有额外的箔和编织屏蔽,确保信号完整性。
    5. 兼容性:支持新的VESA™/DFP标准,适用于多种设备接口。

    应用案例和使用建议


    这款电缆装配件常用于液晶显示器(LCD)的连接,特别是那些使用PanelLink®/TMDS™接口的显示器。在安装过程中,建议确保电缆的正确连接方向,因为连接器是可逆的,但实际信号线的配置可能并不按照传统的1-1对应方式。

    兼容性和支持


    这款电缆装配件兼容大多数支持VESA™/DFP标准的主机设备。制造商3M提供了全方位的技术支持和保修服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 连接不稳定:检查是否有松动或不正确的连接。
    2. 信号干扰:确保所有屏蔽都已正确安装并接地良好。
    3. 电流过载:避免超过规定的电流和电压范围。

    总结和推荐


    综上所述,3M™ Mini D Ribbon (MDR) Cable Assembly 是一款高性能、环保且具有出色屏蔽性能的电缆装配件。它的快速释放锁扣设计和兼容多种设备的标准使其在市场上具有较高的竞争力。如果您需要在高密度、可靠的数字信号传输领域寻找解决方案,这款产品是一个理想的选择。强烈推荐给需要此类产品的专业人士。

14520-EZAB-A00-0EC参数

参数
排数 -
触头镀层
针脚数 -
触头镀层厚度 -
类型 SCSI,SCSI to SCSI
端接 -
32.81' (10.0m)
零件状态 在售
包装方式 散装

14520-EZAB-A00-0EC厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

14520-EZAB-A00-0EC数据手册

厂牌 PDF简要描述 下载
3M D-Sub/D形连接器 - 并口 3M 14520-EZAB-A00-0EC 14520-EZAB-A00-0EC数据手册

14520-EZAB-A00-0EC封装设计

查看详情并下载
Symbol
Footprint
3D Model
