929665-01-02-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 4pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156307-04-ND
供应商: Digi-Key
标准整包数: 1

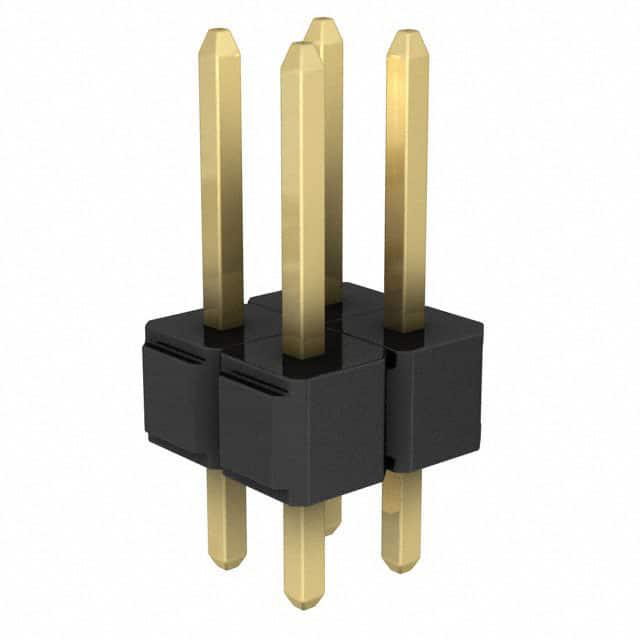

3M 矩形连接器 - 针座 - 公插针 929665-01-02-I

929665-01-02-I概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册解析

    产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是一款高性能电子元器件,主要用于电路板连接。该系列产品具备多种配置选项,支持直角和直插式安装方式,并提供金、光泽锡、锡铅合金等多种电镀选项。产品广泛应用于消费电子、通信设备和工业自动化等多个领域。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸丙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底层镍50微英寸(1.27微米),金、光泽锡、锡铅合金选项
    - 焊接区域和引脚长度:根据订购信息确定
    - 标记:无
    - 电气参数
    - 电流容量:2.5安培
    - 绝缘电阻:在500伏直流电压下>5×10^9欧姆
    - 耐压:海平面1500伏交流电压
    - 环境参数
    - 温度范围:-40°C至+105°C
    - 制程等级:PCT部分最大温度为260°C(符合J-STD-020C标准),PBT版本最大温度为191°C
    - 湿度敏感级别:1级(符合J-STD-020C标准)

    产品特点和优势


    1. 多样化配置:支持多种电镀选项和直角及直插式安装方式,适用于不同的应用需求。
    2. 高可靠性:采用耐高温绝缘材料,符合UL 94V-0阻燃等级,确保产品的长期稳定性和安全性。
    3. 高电流承载能力:电流容量达到2.5安培,适合需要大电流传输的应用场合。
    4. 化学合规性:提供了详细的化学成分信息,确保产品符合全球安全标准。

    应用案例和使用建议


    1. 消费电子产品:如智能手机和平板电脑,用于主板与其他模块的连接。
    2. 通信设备:如路由器和交换机,用于高速信号传输。
    3. 工业自动化:如PLC控制器,用于复杂控制系统中的信号处理。
    使用建议:
    - 在安装过程中确保引脚正确插入对应的孔中,避免损坏引脚或导致接触不良。
    - 使用推荐的焊盘布局以确保焊接质量,提高产品的可靠性。
    - 在高温环境下使用时,建议使用PCT绝缘材料以确保最佳性能。

    兼容性和支持


    该产品与其他3M互连解决方案产品兼容,能够实现无缝集成。3M公司提供了全面的技术支持和售后服务,包括产品质量保证期为90天。此外,对于不符合规范的产品,用户可以通过制造商的保修条款寻求解决方案。

    常见问题与解决方案


    1. 问题:如何选择正确的尾长代码?
    - 解决方案:根据所需应用的具体长度要求选择对应的尾长代码。参阅订购信息表中的表格1和表格3,根据针排数量和尾长选择合适的部件号。
    2. 问题:产品是否符合环保标准?
    - 解决方案:该产品符合多项环保标准,包括欧盟RoHS和中国RoHS。详细的合规性信息可以在技术手册的法规信息附录中找到。

    总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 929系列具有多样化的配置选项、高可靠性以及优异的电气和环境性能。无论是消费电子、通信设备还是工业自动化领域,该产品都能提供出色的连接性能。考虑到其广泛的应用场景和支持服务,强烈推荐在相关项目中选用此产品。

929665-01-02-I参数

参数
触头镀层厚度 - 配接 250nm
防护等级 -
排数 2
触头镀层 - 配接
针脚数 4pin
额定电流 2.5A
类型 Header,Push-Pull
间距-配接 2.54mm
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-01-02-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-01-02-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-01-02-I 929665-01-02-I数据手册

929665-01-02-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.403 ¥ 11.8554
10+ $ 1.0816 ¥ 9.0516
100+ $ 0.9195 ¥ 7.6948
500+ $ 0.8207 ¥ 6.8679
1000+ $ 0.7815 ¥ 6.54
5000+ $ 0.6976 ¥ 5.8381
10000+ $ 0.6644 ¥ 5.5598
库存: 305
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.85
