929450-0111-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 11pin 2.5A 250nm 金 黑色 通孔安装 27.5mm*2.44mm*2.44mm
供应商型号:
供应商:
标准整包数: 0

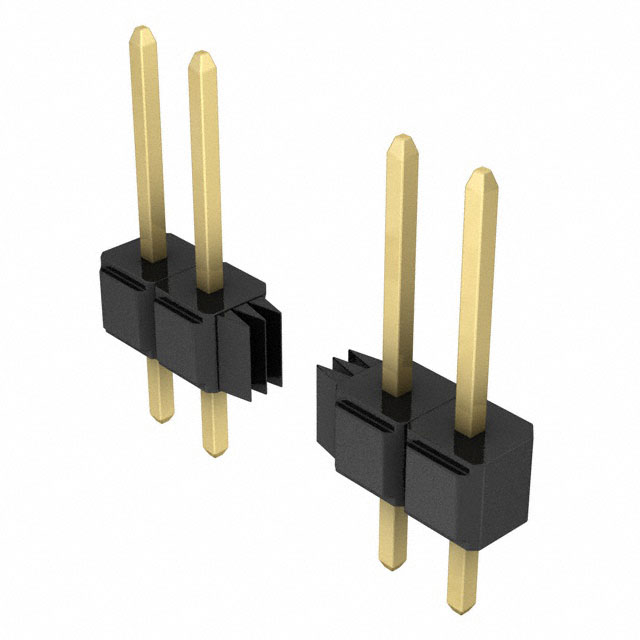

3M 矩形连接器 - 针座 - 公插针 929450-0111-I

929450-0111-I概述

    # 3M™ Pin Strip Header 929系列产品技术手册解读

    产品简介


    3M™ Pin Strip Header 929系列是一种高可靠性电子连接器,主要用于电子设备的信号传输和电路连接。产品设计紧凑,具有直角和平直两种安装方式,并提供焊接尾部用于焊接固定。其独特的结构使其适用于多种复杂环境下的连接需求。广泛应用于消费电子、工业自动化、通信设备及医疗电子等领域。
    主要特点
    - 堆叠能力:支持模块化设计,易于集成。
    - 可选镀层:提供锡铅或金镀层选择,以适应不同的电气性能需求。
    - 波峰焊支撑:自带焊脚支架,有助于生产过程中的波峰焊接操作。
    - 板端固定功能:提供可选的卡口式尾部设计,增强连接稳固性。

    技术参数


    | 参数名称 | 规格 |

    | 绝缘材料 | 玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT),UL 94V-0阻燃等级,黑色外观 |
    | 接触件材料 | 铜合金,表面镀镍50微英寸(1.27微米) |
    | 电气性能 | 最大电流2.5安培,绝缘电阻>5×10^9欧姆@500伏直流电,耐压值1500伏交流电 |
    | 温度范围 | 工作温度-40°C至+105°C |
    | 加工温度 | PCT绝缘体版本最高可承受260°C加工温度(仅限波峰焊工艺);PBT版本则限制为191°C |
    | 潮敏等级 | 一级(符合J-STD-020C标准),PCT绝缘体版本 |
    | UL认证编号 | E680803 |

    产品特点和优势


    该产品采用先进的材料和技术,具有以下显著特点和优势:
    1. 灵活性强:支持多种镀层选项和安装方向,满足不同客户的多样化需求。
    2. 耐用可靠:通过严格的UL认证测试,确保在极端条件下仍能保持稳定的电气性能。
    3. 易于制造:自带焊脚支架的设计大大简化了焊接流程,提高生产效率。
    4. 环保合规:符合RoHS标准及相关中国法规要求,符合全球环保趋势。

    应用案例和使用建议


    应用案例
    - 工业自动化控制:用于机器间的信号传递,特别是在需要高频次插拔的环境中。
    - 医疗设备:由于其高可靠性,非常适合精密仪器内部的线路连接。
    - 通信设备:在小型化设计趋势下,提供高效且紧凑的连接解决方案。
    使用建议
    为了最大化发挥产品的性能优势,在使用过程中应注意以下几点:
    - 确保焊接温度和时间严格控制在推荐范围内,避免过高的温度导致材料变形。
    - 定期检查连接器的状态,及时更换损坏部件,保证系统的持续稳定运行。
    - 对于特殊环境下的使用,考虑添加额外的防护措施以延长使用寿命。

    兼容性和支持


    兼容性
    该产品可与市场上主流的PCB板匹配,同时支持直角和平直两种安装方式,极大增强了其适用范围。
    支持服务
    3M公司提供了全面的技术支持和服务保障,包括但不限于:
    - 专业的售前咨询和技术指导。
    - 完善的产品文档和培训资料下载。
    - 快速响应的售后服务团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中出现接触不良 | 检查镀层状态,必要时重新清洁或更换接触件 |
    | 焊接后发现连接松动 | 确认焊接工艺是否符合规范,调整焊脚位置 |
    | 设备长时间运行后发生过热现象 | 调整工作环境通风条件,必要时增加散热装置 |

    总结和推荐


    综上所述,3M™ Pin Strip Header 929系列是一款兼具高性能与高可靠性的电子连接器。它不仅满足了现代电子产品的严苛要求,还在成本控制方面表现出色。对于需要频繁插拔、恶劣环境下的连接应用而言,这款产品无疑是理想的选择。因此,我们强烈推荐此款产品给那些寻求卓越品质与强大兼容性的工程师们。
    如需进一步了解或订购,请访问官网或拨打官方热线获取更多详情!

929450-0111-I参数

参数
类型 Breakaway,Header,Push-Pull
针脚数 11pin
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
额定电流 2.5A
防护等级 -
排数 1
触头镀层厚度 - 配接 250nm
长*宽*高 27.5mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929450-0111-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929450-0111-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929450-0111-I 929450-0111-I数据手册
