929838-04-19

厂牌: 3M
产品描述: 38pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-04-19
供应商: 国内现货
标准整包数: 1

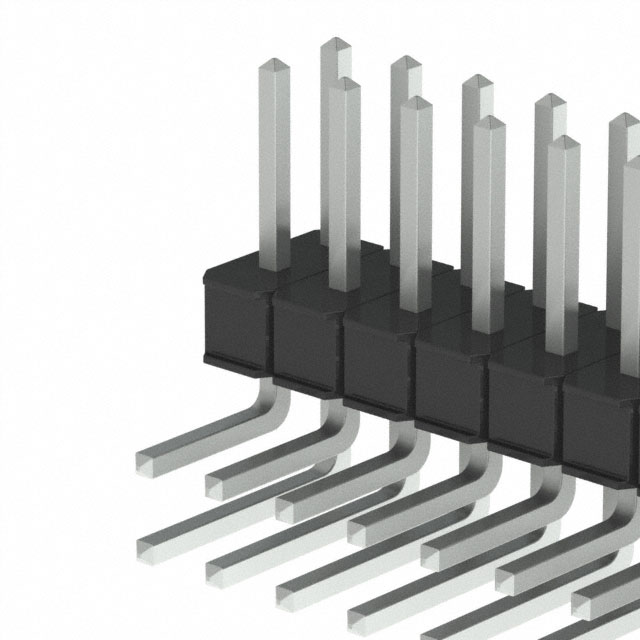

3M 矩形连接器 - 针座 - 公插针 929838-04-19

929838-04-19概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排系列(929 系列)是一种用于电路板连接的电子元器件。这些连接器具有直角和直插两种尾部设计,支持焊接尾部。产品适用于多种电子设备,如计算机主板、工业控制系统和通信设备等。3M 作为行业知名品牌,在电子连接解决方案领域有着广泛的应用和良好的口碑。

    2. 技术参数


    - 物理参数
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触参数
    - 材料:铜合金
    - 镀层:镍底层,厚度为 50 微英寸(1.27 微米),锡铅镀层、金镀层或半亮锡镀层
    - 电气参数
    - 电流承载能力:2.5 安培
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500 V 直流
    - 耐压值:1500 VRMS 在海平面
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温:260°C(符合 J-STD-020C 规范),仅 PCT 部件
    - 潮湿敏感等级:1 级(符合 J-STD-020C 规范)

    3. 产品特点和优势


    - 堆叠能力:可通过堆叠方式实现多层连接。
    - 镀层选项:提供金镀层、半亮锡镀层或锡铅镀层等多种选择。
    - 高温度塑料:PCT 材质支持波峰焊或红外回流焊。
    - 防波峰焊焊脚:提供防波峰焊设计以增加可靠性。
    - 板载针保留功能:可以选择性地添加板载针保留功能以增强稳定性。

    4. 应用案例和使用建议


    - 应用案例:这种连接器通常应用于高性能计算机主板、工业控制系统、汽车电子系统等。
    - 使用建议:在焊接过程中应注意保持适当的焊接温度和时间,以避免损坏部件。此外,为了确保最佳性能,建议进行必要的环境测试。

    5. 兼容性和支持


    - 兼容性:这种连接器支持多种尾部长度和镀层选项,可以满足不同应用的需求。
    - 支持:3M 提供详尽的技术支持和售后服务,包括详细的使用说明和技术咨询。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的镀层?
    - 解决方案:根据应用需求选择合适的镀层,如对于高可靠性要求的应用,可以选择金镀层。
    - 问题2:如何防止焊接过程中的损坏?
    - 解决方案:使用适当的焊接工艺并控制焊接温度和时间,同时可参考制造商提供的焊接指南。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 单排和双排系列(929 系列)是一款高质量的电子连接器,具有广泛的适用性、可靠的性能和良好的市场反馈。我们强烈推荐此产品给需要高可靠性的电子工程师和制造商。

929838-04-19参数

参数
针脚数 38pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接 锡铅
额定电流 2.5A
防护等级 -
触头镀层厚度 - 配接 2.54μm
颜色 黑色
类型 Header,Push-Pull
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929838-04-19厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-04-19数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-04-19 929838-04-19数据手册

929838-04-19封装设计

查看详情并下载
Symbol
Footprint
3D Model
